La ampliación de la producción de productos no metálicos normalmente obliga a los fabricantes a arrinconarse. Normalmente hay que elegir entre comprar más máquinas monohusillo o subcontratarlas por completo. Agregar más equipos consume rápidamente el espacio disponible. El envío de piezas a proveedores externos suele presentar graves problemas de control de calidad. Un centro de mecanizado CNC de 5 ejes equipado con husillos dobles ofrece una potente opción de escalado lateral. De hecho, duplica su rendimiento en un espacio muy similar. Puede mantener la producción internamente sin necesidad de una ampliación masiva de las instalaciones. Esta guía evalúa las verdaderas ventajas mecánicas de esta tecnología. Exploraremos ganancias de capacidad específicas de materiales para compuestos, plásticos y madera. También aprenderá sobre las realidades de la implementación práctica de la actualización a sistemas de doble husillo para la fabricación no metálica.
Multiplicador de capacidad: los modos de procesamiento sincrónico y pendular permiten un corte continuo y una carga de piezas sin tiempo de inactividad.
Eficiencia del espacio ocupado: Produce casi el 200 % de la producción de una máquina estándar de 5 ejes y requiere solo entre el 120 y el 130 % del espacio.
Idoneidad del material: Ideal para metales no metálicos de gran volumen y baja resistencia que requieren altas RPM en lugar de un alto torque del husillo.
Barrera de implementación: Requiere capacidades avanzadas de software CAM para gestionar trayectorias de herramientas complejas y evitar escenarios de colisión de dos cabezales.
Las piezas no metálicas de gran volumen suelen presentar geometrías muy complejas y de múltiples lados. Los paneles compuestos aeroespaciales requieren un recorte de bordes complejo. Las carcasas de plástico termoformado necesitan cortes rápidos y precisos. Los componentes de muebles personalizados exigen contornos detallados en múltiples caras. Estas formas complejas exponen las enormes limitaciones de las soluciones de mecanizado tradicionales.
Las máquinas estándar de 3+2 ejes casi siempre requieren múltiples configuraciones. Los operadores deben detener manualmente la máquina y voltear la pieza. Esto aumenta drásticamente el tiempo total de manipulación. También introduce posibles errores de alineación entre cada nueva configuración. Pierdes valiosos minutos de producción cada vez que se abren las puertas.
Las máquinas de 5 ejes de un solo husillo eliminan esos giros manuales. Sin embargo, finalmente alcanzaron un límite de capacidad estricto. Este límite se basa estrictamente en tiempos de ciclo absolutos. Un solo husillo solo puede moverse con cierta velocidad a través del material. Simplemente no se puede empujar la herramienta de corte más rápido de forma indefinida. Aumentar demasiado la velocidad de avance sacrifica el acabado de la superficie. El ruido de las herramientas se convierte en un problema grave a velocidades excesivas. En materiales sensibles al calor como acrílicos o policarbonatos, el corte agresivo provoca deformación térmica. El plástico se derrite en lugar de cortarse limpiamente.
La evaluación de una nueva solución de escalamiento requiere criterios de éxito claros. Debe centrarse fundamentalmente en reducir los tiempos generales del ciclo. También es necesario maximizar el tiempo de actividad real del husillo. El objetivo final es minimizar la intervención del operador. Es importante destacar que debe lograr todo esto sin comprometer la precisión dimensional.

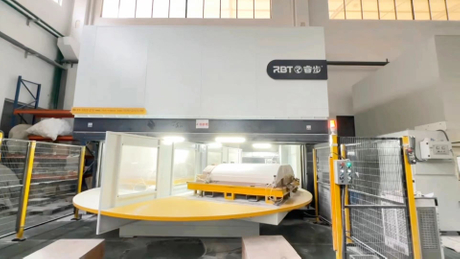

El procesamiento pendular aumenta aún más la eficiencia de la producción. Los técnicos suelen llamar a esto mecanizado por zonas. Utiliza dos zonas completamente separadas en la plataforma de la máquina. Los husillos cortan activamente material en la Zona A. Mientras tanto, el operador descarga de forma segura las piezas terminadas de la Zona B. Una vez que termina la Zona A, el pórtico cambia inmediatamente a la Zona B. Esto prácticamente elimina el tiempo de inactividad sin corte. La utilización típica del husillo salta desde alrededor del 60 por ciento hasta el 90 por ciento o más.
El procesamiento de materiales no metálicos exige altas velocidades del husillo en lugar de un alto par de corte. Materiales como espuma para herramientas y fibra de vidrio requieren entre 20.000 y 24.000 RPM. Los husillos dobles aprovechan perfectamente este requisito específico. Utilizan motores de enrutamiento más ligeros y de alta velocidad. Estos motores más livianos no sobrecargan la estructura del pórtico principal. La máquina mantiene una agilidad increíble durante los cambios rápidos de dirección.
Métrica de rendimiento | Husillo único estándar de 5 ejes | Máquina de 5 ejes de doble husillo |
|---|---|---|
Tasa de utilización del husillo | 50% - 60% | 90%+ (modo péndulo) |
Rendimiento parcial por ciclo | 1 parte | 2 partes (idénticas o reflejadas) |
Intervención del operador | Alto (Tiempos de espera para cargar) | Bajo (carga paralela continua) |
Tipo de material ideal | Metales y no metales | No metales de baja resistencia |
Los materiales compuestos como la fibra de carbono presentan desafíos únicos. El desgaste abrasivo y la fuerte generación de polvo causan constantes dolores de cabeza en el taller. Procesar dos paneles aeroespaciales idénticos simultáneamente duplica su producción. Además, las cubiertas de extracción de polvo simétricas en ambos cabezales gestionan las partículas de manera eficiente. Esto mantiene el entorno de trabajo seguro y la cinemática de la máquina limpia.
Los plásticos termoformados y las espumas de poliuretano se comportan de manera muy diferente. Es difícil recortar contornos 3D complejos sin fundir el material. Una máquina CNC de 5 ejes y doble cabezal resuelve esto maravillosamente. Permite un contorneado rápido y continuo de 5 ejes en grandes láminas termoformadas. Puede convertir fácilmente un ciclo de recorte estándar de 20 minutos en un ciclo de doble rendimiento de 10 minutos. El enrutamiento de alta velocidad evita la acumulación de calor a lo largo del borde cortado.
La producción de madera y MDF requiere un volumen de producción increíblemente alto. A menudo implica diversas operaciones de enrutamiento de gran bolsillo. La actualización a husillos dobles permite un anidamiento perfecto de dos piezas. Reducirá drásticamente el tiempo necesario para la carpintería arquitectónica. Los componentes modulares de los muebles salen de la máquina dos veces más rápido. Se consiguen acabados de borde idénticos en ambas hojas encajadas simultáneamente.
Utilice siempre fresadoras de compresión especializadas para madera para evitar que los bordes se astillen en ambas cabezas.
Instale mangueras de extracción antiestáticas al mecanizar espumas de poliuretano para evitar que se adhiera el polvo.
Controle el desgaste de las herramientas recubiertas de diamante por igual en ambos husillos al cortar fibra de carbono abrasiva.
Evaluar el retorno de su inversión requiere analizar tres pilares operativos principales. Observamos de cerca el espacio, el consumo de energía y la eficiencia laboral. Debe mirar más allá del precio inicial de la máquina.
La relación huella-rendimiento: compare una máquina de doble husillo con dos máquinas independientes de 5 ejes. El sistema dual proporciona casi el 200 por ciento de la producción. Sin embargo, sólo requiere entre el 120 y el 130 por ciento del espacio del suelo. Esta proporción ahorra enormes cantidades de costosas propiedades inmobiliarias en las fábricas. Puede reservar el espacio restante para líneas de montaje o embalaje.
Gasto de capital (CapEx) frente a gasto operativo (OpEx): un sistema de doble cabezal definitivamente cuesta más por adelantado que una máquina de un solo cabezal. Sin embargo, cuesta mucho menos que comprar dos máquinas por separado. También ahorrará mucho en gastos operativos diarios. La configuración consolida bombas de vacío, controladores CNC y unidades enfriadoras. Todo funciona mediante un único consumo de energía. Paga por una configuración de infraestructura en lugar de dos.
Utilización máxima de mano de obra: un operador capacitado puede gestionar fácilmente el doble de producción. Se centran estrictamente en la carga y descarga durante los ciclos pendulares. Nunca tienen que correr de un lado a otro por el taller. Solo monitorean una única interfaz hombre-máquina (HMI). Esto reduce la fatiga del operador y minimiza el error humano.
La complejidad de la programación es la mayor barrera de entrada. Su software CAM debe ser totalmente compatible con la simulación de múltiples husillos. Esto evita colisiones catastróficas dentro de la envolvente de la máquina. Evitar choques es absolutamente crucial durante la inclinación agresiva simultánea de 5 ejes. Los postprocesadores deben estar perfectamente configurados para una cinemática de doble cabezal. Si el software carece de conciencia de dos cabezas, la programación se convierte en un peligroso juego de adivinanzas.
La longitud de la herramienta y las variaciones en los accesorios también representan un riesgo significativo. Debes medir y compensar ambas herramientas con precisión. Una pequeña variación de 0,1 mm en la longitud de la herramienta entre el husillo A y el husillo B es peligrosa. Puede provocar fallos de tolerancia inmediatos en una de las piezas emparejadas. Los preajustes automáticos de herramientas son obligatorios para operaciones de doble husillo. El disparo manual es simplemente demasiado impreciso.
La rigidez del pórtico es otro factor crucial. Agregar un segundo cabezal de 5 ejes aumenta significativamente el peso en el puente de los ejes Z e Y. Los compradores deben verificar que el marco de la máquina tenga una ingeniería estricta. Busque diseños de acero con muchas nervaduras o de hierro fundido sólido. Los pórticos débiles se flexionarán ante los rápidos cambios de dirección. Esta flexión asigna vibraciones no deseadas directamente a la superficie de la pieza.
Suponiendo que el software CAM estándar de 3 ejes se pueda parchear fácilmente para ejecutar trayectorias de herramientas de 5 ejes sincrónicas.
Olvidar calibrar el punto central de rotación de manera idéntica para ambos cabezales de husillo.
Usar portaherramientas que no coinciden, lo que provoca diferentes niveles de descentramiento entre los dos husillos.
Evalúe honestamente su mezcla de piezas antes de realizar una compra. Asegúrese de que su volumen de producción realmente consista en piezas idénticas o duplicadas. Este alto volumen de similitud es necesario para justificar el procesamiento sincrónico. Si cada pieza que produce es totalmente única, los husillos individuales podrían resultarle más útiles. Los husillos dobles prosperan con la repetición.
Evalúe las capacidades del controlador cuidadosamente. Busque controladores estándar de la industria como FANUC, Siemens, Heidenhain u Osai. Deben contar con soporte nativo multicanal o multihusillo. Los controladores patentados y no probados a menudo tienen dificultades para sincronizar suavemente el movimiento complejo de 5 ejes. Necesita una arquitectura probada que ejecute la máquina.
Verifique su capacidad de extracción de polvo y virutas. Los husillos dobles crean naturalmente el doble de desechos por minuto. Asegúrese de que el sistema de vacío de sus instalaciones pueda soportar los requisitos de CFM cada vez mayores. Una extracción inadecuada conduce a un recorte de virutas, lo que destruye el acabado de la superficie y arruina las herramientas prematuramente.
Su próximo paso de acción es simple. Solicite al fabricante de la máquina un estudio de tiempos y una simulación de gemelo digital. Utilice su pieza más común y de mayor volumen para esta prueba. Un fabricante de confianza estará encantado de demostrar la reducción del tiempo de ciclo antes de firmar cualquier cosa.

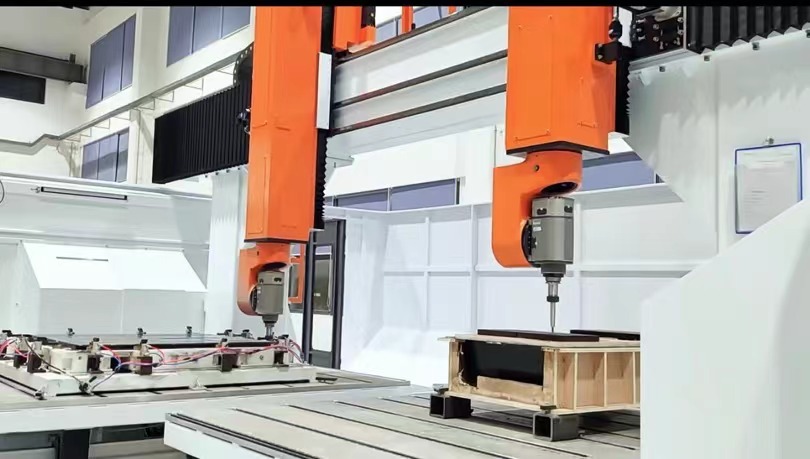

La tecnología de doble husillo no es sólo una actualización genérica de la máquina. Actúa como un multiplicador de capacidad altamente específico. Está construido específicamente para la fabricación no metálica continua y de gran volumen. Al utilizar el procesamiento sincrónico y pendular, efectivamente duplica su producción. Esto se logra al mismo tiempo que se ahorra un valioso espacio y se consolida el consumo de energía. Maximiza la eficiencia de su mano de obra manteniendo a los operadores ocupados constantemente en la carga en lugar de esperar.
Recomendamos encarecidamente alinear las capacidades de su software CAM con anticipación. Capacite minuciosamente a sus operadores antes de finalizar las especificaciones de la máquina. Este enfoque proactivo garantiza un retorno inmediato de la inversión tras la instalación. Prepare sus accesorios y sistemas de extracción de polvo con antelación. Cuando se implementan correctamente, los husillos dobles transforman completamente el cuello de botella de la producción no metálica en una importante ventaja competitiva.
R: Generalmente no. Si bien es posible el control independiente del eje Z, los movimientos X e Y generalmente se comparten exactamente en el mismo pórtico. Está diseñado específicamente para producir piezas idénticas o perfectamente reflejadas de forma sincrónica.
R: Sí, es más desafiante. Requiere un software CAM capaz de realizar una simulación avanzada y un conocimiento cinemático completo. Esto evita que los dos cabezales interfieran entre sí o golpeen la mesa de muñones durante el movimiento simultáneo completo de 5 ejes.
R: En los no metales, no sacrifica la precisión. Sin embargo, se requiere estrictamente un preajuste preciso de las herramientas y una ingeniería de pórtico robusta. Debe controlar la expansión térmica y el desgaste de la herramienta por igual en ambos husillos para mantener tolerancias idénticas en ambas piezas.
