Las máquinas CNC son esenciales en el mundo de la fabricación actual, pero ¿cuántos ejes puede tener un CNC? El número de ejes afecta la precisión, la complejidad y la velocidad.
En esta publicación, explicaremos cómo los diferentes ejes CNC influyen en las capacidades de mecanizado. Aprenderá cómo más ejes mejoran la precisión y la flexibilidad, ayudándole
Elija la máquina adecuada para sus necesidades.
En el mecanizado CNC, un eje se refiere a una dirección o línea a lo largo de la cual se mueve una herramienta o pieza de trabajo. Estos ejes permiten que la máquina manipule los materiales con precisión. Cuantos más ejes tenga una máquina, más complejas son las operaciones que puede realizar, mejorando su flexibilidad y capacidad para crear diseños intrincados.
Por ejemplo, en una máquina de 2 ejes, la herramienta se mueve en dos direcciones, mientras que una máquina de 5 ejes puede moverse a lo largo de cinco direcciones diferentes simultáneamente, dándole mucha más libertad para crear formas detalladas.
| Eje del eje | Dirección del movimiento | Funcionalidad de |
|---|---|---|
| Eje x | De izquierda a derecha (horizontal) | Controla el movimiento horizontal a lo largo del material. |
| Eje y | De adelante hacia atrás (horizontal) | Proporciona movimiento a través del ancho del material. |
| Eje z | Arriba y abajo (vertical) | Controla la profundidad para un corte y fresado precisos. |
A medida que las máquinas se vuelven más avanzadas, se agregan ejes adicionales para una mayor flexibilidad y precisión. En RBT Intelligent Equipment , nos especializamos en máquinas CNC de múltiples eje diseñadas para ofrecer resultados de alta calidad, ya sea para aplicaciones aeroespaciales o automotrices.
Las máquinas CNC vienen en varias configuraciones, cada una diseñada para manejar diferentes niveles de complejidad. El número de ejes afecta directamente cuán flexible y preciso puede ser la máquina. Desglosemos algunas de las configuraciones CNC comunes.
Máquina CNC de 2 ejes
Una máquina CNC de 2 ejes puede mover la herramienta en dos direcciones: de izquierda a derecha (eje x) y arriba y abajo (eje y). Es la configuración más simple, típicamente utilizada para cortes básicos y grabado. Sin embargo, sus limitaciones se hacen evidentes cuando se trata de partes más complejas o cortes profundos.

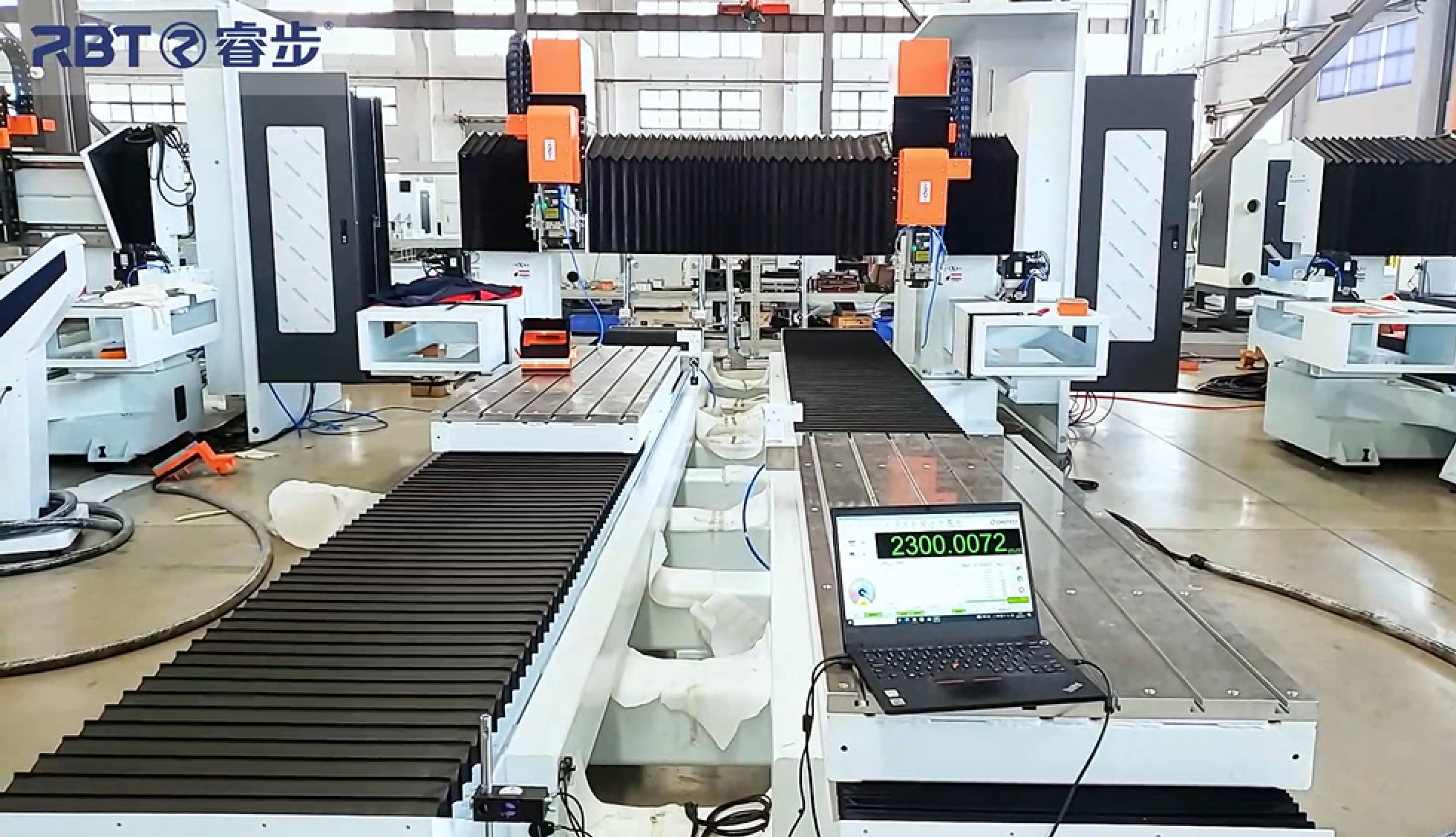

Máquina CNC de 3 ejes
La máquina de 3 ejes es la configuración más común. Agrega el movimiento vertical (eje z) a los movimientos izquierdo-derecha y delantero, lo que permite formas más complejas. Es perfecto para tareas como perforar, fresar y cortar piezas simples a intermedias. Ofrece una buena precisión para la mayoría de las aplicaciones, pero puede luchar con diseños más intrincados.
Máquina CNC de 4 ejes
Una máquina de 4 ejes introduce un eje de rotación (eje A), agregando la capacidad de rotar la pieza de trabajo. Esto es particularmente útil para mecanizar piezas cilíndricas, como engranajes o formas redondas. El eje adicional mejora la precisión y reduce la necesidad de reposicionar el material, lo que lo hace ideal para ciertos tipos de mecanizado más complejo.
Máquina CNC de 5 ejes
Una máquina CNC de 5 ejes permite un movimiento simultáneo a lo largo de cinco ejes diferentes: X, Y, Z, A y B. Esta configuración proporciona una alta precisión y flexibilidad, lo que lo hace ideal para crear piezas complejas de forma libre como cuchillas de turbina e implantes médicos. Con 5 ejes, la máquina puede funcionar en múltiples lados de una parte a la vez, reduciendo el tiempo de configuración y el aumento de la eficiencia.
Máquina CNC de 6 ejes
La máquina de 6 ejes agrega otro eje de rotación, típicamente C, lo que permite movimientos aún más intrincados. Esto es particularmente útil para piezas que necesitan geometrías más complicadas, como los componentes aeroespaciales. Los ejes agregados lo hacen ideal para aplicaciones de alta precisión, lo que reduce la necesidad de accesorios secundarios.
Máquina CNC de 7 ejes
Una máquina de 7 ejes tiene precisión al siguiente nivel. Es capaz de más movimientos para geometrías aún más complejas. El séptimo eje a menudo se usa para la manipulación de la pieza de trabajo, proporcionando flexibilidad en industrias especiales como aeroespacial y automotriz. Con esto muchos ejes, la máquina puede manejar los diseños más complejos.
Máquinas CNC de 9 eje y 12 ejes
Estas máquinas altamente avanzadas combinan múltiples ejes rotacionales, dándoles la capacidad de moverse en muchas direcciones simultáneamente. Esto da como resultado una flexibilidad y precisión inigualables. Las máquinas CNC de 9 eje y 12 ejes se utilizan para fabricar piezas extremadamente intrincadas, como dispositivos médicos y componentes aeroespaciales de alto rendimiento.
Aquí hay un vistazo rápido a la progresión de los ejes de la máquina CNC:
| la máquina Tipo de máquina | Número de ejes | Common Usos comunes |
|---|---|---|
| 2 eje CNC | 2 | Cortes simples, grabado, superficies planas |
| 3 eje CNC | 3 | Molienda, perforación, piezas fáciles de intermedia |
| 4 eje CNC | 4 | Partes cilíndricas, girando para precisión |
| 5 eje CNC | 5 | Piezas complejas, diseños de forma libre |
| CNC de 6 eje | 6 | Componentes aeroespaciales de alta precisión |
| 7 eje CNC | 7 | Geometrías complejas, industrias especializadas |
| CNC de 9/12 ejes | 9-12 | Piezas altamente intrincadas, médicas, aeroespaciales |
En RBT Intelligent Equipment , ofrecemos máquinas CNC avanzadas, que incluyen modelos de múltiples eje, diseñados para proporcionar precisión, velocidad y flexibilidad para industrias como aeroespacial y automotriz.
Precisión :
más ejes permiten que la máquina CNC haga cortes más precisos desde varios ángulos. Con 3 ejes, la máquina puede moverse a lo largo de los planos básicos, pero con 5 o más ejes, puede manejar detalles intrincados y cortes compuestos con una precisión mucho mayor. La libertad de movimiento adicional ayuda a reducir los errores durante el proceso de mecanizado.
Complejidad de las piezas :
al diseñar piezas complejas, como hojas de turbina o implantes médicos personalizados, son esenciales más ejes. Las máquinas con 5 o más ejes pueden cortar múltiples lados de la pieza simultáneamente, eliminando la necesidad de reposicionar la pieza de trabajo. Esto es crucial para piezas con geometrías y ángulos complejos.
Eficiencia de tiempo :
más ejes pueden reducir el tiempo de mecanizado al permitir que la máquina complete múltiples tareas a la vez. En lugar de reposicionar el material varias veces, la máquina puede acercarse a la pieza desde varios ángulos, lo que acelera la producción. Una máquina de 5 ejes, por ejemplo, puede reducir el tiempo general de mecanizado en comparación con una máquina de 3 ejes al manejar cortes más complejos en una sola configuración.
Tareas simples :
para tareas básicas como perforar o fresar superficies planas, una máquina CNC de 2 o 3 ejes es suficiente. Estas máquinas son ideales para piezas simples como soportes, arandelas y otros componentes con geometrías directas.
Piezas complejas :
para diseños o piezas intrincados que requieren corte en múltiples superficies, es necesaria una máquina de 5 ejes o más avanzada. Las industrias aeroespaciales, automotrices y médicas a menudo dependen de las máquinas CNC de 5 ejes para crear formas precisas y complejas. Estas máquinas manejan cortes detallados sin la necesidad de reposicionar la pieza.
Consideraciones de costos :
si bien más ejes proporcionan una mejor precisión y velocidad, tienen un precio más alto. Una máquina de 2 ejes es mucho más asequible que una máquina de 5 ejes, pero no puede manejar tantas tareas complejas. Al elegir la máquina correcta, considere la complejidad de sus piezas, su presupuesto y la precisión deseada. Es crucial equilibrar el costo y las capacidades que necesita para su proyecto.
Aquí hay una comparación rápida de los tipos de máquinas CNC más comunes:
| Tipo de máquina | Número de ejes | Casos de uso ideales | Rango de costo aproximado |
|---|---|---|---|
| 2 eje CNC | 2 | Cortes simples, piezas planas, grabado | Rango de bajo a medio |
| 3 eje CNC | 3 | Molienda, perforación, piezas moderadas de complejidad | De rango medio |
| 5 eje CNC | 5 | Piezas complejas, diseños de forma libre, aeroespacial | De alto rango |
| 7 eje CNC | 7 | Geometrías altamente complejas, aeroespaciales, automotriz | De primera calidad |
Las máquinas CNC de 2 ejes son perfectas para tareas simples. Se usan para hacer objetos planos, cortes básicos y grabados. Las industrias como la fabricación de letreros y las piezas decorativas a menudo los usan. También son ideales para producir formas planas y prismáticas, como soportes, lavadoras o carcasas simples.
La máquina CNC de 3 ejes es un caballo de batalla en muchas industrias. Se usa comúnmente para fresar, perforar y cortar piezas simples. Estas máquinas se emplean ampliamente en las industrias automotrices y de fabricación, donde crean componentes como engranajes, marcos y pequeñas piezas mecánicas. Su capacidad para moverse a lo largo de tres ejes los hace perfectos para tareas moderadas de complejidad.
Las máquinas CNC de 4 ejes sobresalen en tareas que requieren rotación a lo largo de una forma cilíndrica. Se usan para cortar agujeros, ranuras o ranuras en partes cilíndricas. Industrias como aeroespaciales y automotrices las usan para producir piezas como ejes, levas y componentes rotativos complejos. El movimiento rotacional adicional aumenta la precisión y la eficiencia en estas operaciones.
La máquina CNC de 5 ejes es esencial en las industrias que requieren piezas de alta precisión y complejos. Se utiliza para crear componentes médicos, piezas aeroespaciales y diseños de ingeniería complejos. Por ejemplo, a menudo se usa para fabricar cuchillas de turbina, prótesis personalizadas o componentes aeroespaciales, donde se necesitan cortes multidireccionales. La capacidad de abordar la pieza desde múltiples ángulos reduce el tiempo de configuración y aumenta la precisión.
Se utilizan máquinas CNC de 6 ejes y más avanzadas para aplicaciones ultra precisas en industrias aeroespaciales, automotrices y militares. Estas máquinas son capaces de producir diseños intrincados como cuchillas de turbina, componentes de aeronaves o piezas de misiles, donde la alta precisión es esencial. Con sus capacidades de movimiento mejoradas, estas máquinas pueden crear piezas altamente complejas sin múltiples configuraciones, mejorando la velocidad de producción y la precisión de la pieza.
Aquí hay un desglose rápido de las aplicaciones de los tipos de máquinas CNC:
| Tipo de máquina CNC | Aplicaciones comunes |
|---|---|
| 2 eje CNC | Objetos simples, planos, grabado, cortes básicos |
| 3 eje CNC | Fresado, perforación, corte de piezas básicas (automotriz, fabricación) |
| 4 eje CNC | Piezas cilíndricas, ranuras de corte, ranuras |
| 5 eje CNC | Componentes médicos, piezas aeroespaciales, diseños de ingeniería |
| CNC de 6 eje | Diseños aeroespaciales, automotrices, militares, complejos |
Complejidad por parte :
la complejidad de la parte que está produciendo debe guiar la elección de la máquina CNC. Para piezas simples como soportes o lavadoras, una máquina de 2 ejes o 3 ejes es suficiente. Pero para piezas más intrincadas, como cuchillas de turbina o componentes aeroespaciales, se requiere una máquina de 5 ejes o superior. Más ejes permiten más ángulos de precisión y eficiencia, reduciendo los tiempos de configuración.
Tipos de materiales :
diferentes materiales requieren diferentes tipos de máquinas. Los materiales blandos como los plásticos y el aluminio se pueden manejar fácilmente mediante máquinas CNC de 3 ejes, mientras que los materiales más duros como el acero pueden requerir máquinas con más ejes para garantizar la precisión y evitar el desgaste. Para materiales compuestos, pueden ser necesarias máquinas más avanzadas con mayor flexibilidad para manejar los requisitos de corte únicos.
Análisis de presupuesto y costo-beneficio :
el costo de una máquina CNC aumenta con el número de ejes. Mientras que una máquina de 2 ejes o 3 ejes es más asequible, puede no ser adecuado para tareas complejas o complejas. Considere los retornos a largo plazo de la inversión al decidir. Si su negocio requiere precisión y alta complejidad, invertir en una máquina de 5 ejes puede valer la pena a pesar del mayor costo inicial. Siempre equilibre su presupuesto con la eficiencia y la calidad esperadas.
Los avances tecnológicos en
las máquinas CNC de mecanizado CNC continúan evolucionando con tecnologías emergentes. La inteligencia artificial (IA) y la automatización se están convirtiendo en jugadores clave, optimizando las rutas de herramientas y reduciendo el error humano. Estos avances prometen velocidades de producción más rápidas, mayor precisión y una mejor flexibilidad. Se espera que la integración de ejes adicionales mejore aún más las capacidades de las máquinas CNC.
El aumento de las máquinas híbridas
máquinas híbridas, que combinan la impresión 3D con mecanizado CNC tradicional, están ganando popularidad. Estas máquinas ofrecen una flexibilidad mejorada, lo que permite a los fabricantes imprimir piezas y luego terminarlas con mecanizado de precisión. Esta combinación ayuda a crear piezas más complejas mientras mantiene una alta precisión y reduce los tiempos de producción.
Comprender el número de ejes en una máquina CNC es esencial para la precisión y la eficiencia de producción. Más ejes permiten una mayor flexibilidad y precisión, especialmente para diseños complejos.
Al elegir una máquina CNC, considere la complejidad parcial, los tipos de materiales y su presupuesto. Para proyectos intrincados, a menudo vale la pena invertir en una máquina de múltiples eje. En RBT Intelligent Equipment , ofrecemos una gama de máquinas CNC diseñadas para diversas necesidades de la industria, asegurando resultados de alta calidad y una mejor eficiencia.
R: Una máquina CNC de 3 ejes se mueve en tres direcciones (x, y, z), mientras que una máquina de 5 ejes agrega movimiento de rotación (ejes A y B). La máquina de 5 ejes permite recortes más complejos, reduciendo el tiempo de configuración y el aumento de la precisión.
R: Si su proyecto involucra partes cilíndricas o rotaciones simples, una máquina de 4 ejes puede ser suficiente. Para geometrías más intrincadas o ángulos múltiples, se necesita una máquina de 5 ejes.
R: No, una máquina CNC de 2 ejes es ideal para cortes simples y piezas planas, pero carece de la flexibilidad requerida para diseños complejos.
R: Las industrias aeroespaciales, automotrices y médicas se benefician de máquinas de 5 ejes y 7 ejes, ya que requieren una alta precisión para piezas complejas e intrincadas.
R: El cambio a una máquina de 5 ejes puede requerir nuevas configuraciones y herramientas de software, ya que los ejes agregados implican programas y configuraciones más complejas.
