RB-H6-3626-Z12
RBT
8465990000

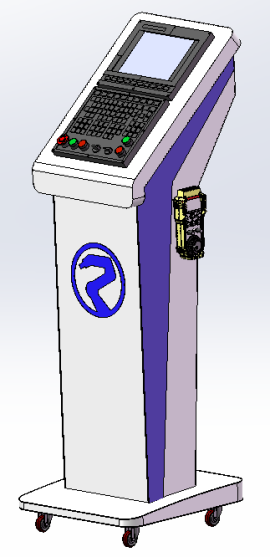

La implementación del sistema CNC SYNEC con varillaje de cinco ejes proporciona importantes ventajas en términos de funcionalidad, estabilidad y soporte postventa.Admite el mecanizado de cinco ejes y ofrece funciones de operación y aplicación fáciles de usar.Esto lo convierte en una excelente opción para un centro de mecanizado CNC compuesto de 5 ejes o un enrutador CNC compuesto de 5 ejes, lo que garantiza un alto rendimiento y confiabilidad.El centro de mecanizado CNC compuesto de 5 ejes puede manejar tareas complejas con precisión, lo que lo hace adecuado para diversas aplicaciones industriales.
2. El cabezal de fresado posee dos coordenadas rotativas CNC que pueden girar continuamente: el cuarto eje (C) y el quinto eje (B).Esto permite un procesamiento coordinado, incluido el corte, el punzonado y el recorte.Todo el producto se puede procesar en múltiples caras con una sola sujeción, lo que garantiza alta precisión, operaciones eficientes y un posicionamiento preciso.Husillos cnc RBT de diseño propio, así como una selección de opciones importadas de alta calidad de fabricantes de renombre como HSM, Hiteco y HSD de Alemania, Italia y Corea.Estas diversas opciones satisfacen diversos requisitos de rendimiento, lo que garantiza que tenga acceso al husillo óptimo para sus necesidades específicas de máquina CNC compuesta de 5 ejes o máquina CNC compuesta de 5 ejes.El sistema cnc RBT mejora la versatilidad y la eficiencia operativa de la máquina.
3. El almacén de herramientas de una máquina CNC compuesta de 5 ejes es una unidad de almacenamiento que contiene múltiples herramientas de corte, lo que permite cambios automáticos de herramientas durante el mecanizado, lo que mejora la eficiencia y reduce el tiempo de configuración.Esta característica es crucial para el centro de mecanizado CNC de 5 ejes para fibra de vidrio y el centro de mecanizado CNC de 5 ejes para fibra de carbono, ya que garantiza operaciones fluidas y continuas.El centro de mecanizado CNC compuesto de 5 ejes está diseñado para manipular estos materiales con alta precisión.
4. Los dos bancos de trabajo funcionan de forma independiente, uno de los cuales se encarga de las tareas de procesamiento mientras que el otro se encarga de la carga y descarga.Los dos bancos de trabajo funcionan simultáneamente, funcionando como una sola mesa grande para procesar el producto grande, lo cual es una ventaja significativa para los centros de mecanizado CNC compuestos de 5 ejes.Esta doble funcionalidad maximiza la productividad y minimiza el tiempo de inactividad en los centros de mecanizado CNC compuestos de 5 ejes.
5.La mesa de trabajo doble tipo armadura y la estructura de la sala protectora cumplen con la protección de seguridad y la prevención de desechos durante la producción.El dispositivo de recolección de polvo del drenaje del piso coopera con el recolector de polvo de alto rendimiento para recolectar los desechos del procesamiento externo.Esta configuración es ideal para una fresadora cnc compuesta de 5 ejes, lo que garantiza un entorno de trabajo limpio y seguro.La fresadora CNC compuesta de 5 ejes está diseñada para manejar tareas de mecanizado complejas de manera eficiente y al mismo tiempo mantener un espacio de trabajo limpio y seguro.
Parámetro técnico
Velocidad de la máquina | Velocidad de movimiento rápida /G00 | X | 35 m/min |
Y | 35 m/min | ||
Z | 20 m/min | ||
Velocidad de procesamiento/G01 | 0~12m/minuto | ||
Huso | Fuerza | 20kW | |
Enfriamiento | Refrigeración por agua | ||
RPM | 24000RPM | ||
viajes de trabajo | eje x | 3600 mm | |
eje y | 2600 mm | ||
eje Z | 1200 mm | ||
eje C | ±540° | ||
eje B | ±120° | ||
Precisión de posicionamiento (300 mm) | Eje X, Y | ±0,05 mm | |
eje Z | ±0,05 mm | ||
Eje B、C | 30 segundos de arco | ||
Precisión de posicionamiento repetido (300 mm) | Eje X, Y | ±0,05 mm | |
eje Z | ±0,05 mm | ||
Eje B、C | 15 segundos de arco | ||
Tamaño de la plataforma | Largo2020mm * Ancho1560mm | ||
Puerto de succión de corte | 4-∅250mm | ||
Poder total | ≈33,8 KW | ||
Voltaje de entrada | CA380V±10% | ||
Mango de herramienta | HSK63A | ||
Sistema de control | SINTEC | ||
Dimensión y peso | 6800*8000*5000 mm, 15000 kg | ||
Centro de mecanizado CNC de 5 ejes para plástico y composites
Centro de mecanizado CNC de 5 ejes para el sector aeroespacial, automotriz y marítimo
¿Cómo garantizar la precisión de un centro de mecanizado CNC de 5 ejes?
El proceso de ensamblaje cumple estrictamente con los estándares de las máquinas herramienta CNC, y se utilizan rastreadores láser, barras de bolas británicas Renishaw, etc. para la inspección de la máquina y la compensación de errores para garantizar la precisión del ensamblaje.
Centro de mecanizado CNC de 5 ejes BYD, BENZ y RBT
La máquina CNC de 5 ejes RBT procesa con precisión cubiertas de baterías de vehículos BYD y Benz, garantizando contornos de alta precisión y geometrías complejas que cumplen con estrictos estándares automotrices en cuanto a calidad y durabilidad.
