Ampliar la fabricación de compuestos marinos requiere un cambio fundamental en la filosofía de producción. Debe alejarse de la creación manual de complementos y de las modificaciones localizadas. El mecanizado automatizado repetible y de alta tolerancia es ahora el estándar de la industria. La producción de alto rendimiento dicta esta necesaria evolución.
Los diseños de cascos modernos se vuelven cada vez más complejos cada año. Las fresadoras tradicionales de 3 ejes y de modelado manual se enfrentan rápidamente a graves limitaciones. Fallan al manejar tramos socavados profundos, ángulos de inclinación pronunciados y acabados superficiales de primera calidad. Los costos de los materiales para la fibra de carbono y los epoxis avanzados siguen aumentando. Esto hace que los errores manuales y el desperdicio de material sean totalmente inaceptables.
La integración de una solución de 5 ejes cierra la brecha crítica entre los modelos CAD/CAM digitales y la realidad física. Reduce drásticamente su dependencia laboral y al mismo tiempo reduce significativamente el desperdicio de material. Obtendrá una precisión incomparable en geometrías marinas complejas en una fracción del tiempo.
Esta guía proporciona un marco de evaluación neutral para los proveedores. Los astilleros y fabricantes de moldes que hagan la transición a esta tecnología encontrarán aquí información útil. Cubrimos comparaciones de equipos, requisitos de especificaciones y realidades de implementación.
Eficiencia sobre tradición: la transición del lofting manual y el enrutamiento de 3 ejes a capacidades completas de 5 ejes elimina múltiples configuraciones de la máquina y reduce el tiempo de producción desde el enchufe hasta el molde hasta en un 60 %.
Robots frente a pórtico: mientras que los robots de fresado de 6 ejes ofrecen amplias posibilidades de trabajo, un centro de mecanizado CNC de 5 ejes dedicado proporciona la rigidez superior y las estrechas tolerancias necesarias para la fabricación de moldes marinos y herramientas directas.
Realidad material: El mecanizado eficaz de componentes de fibra de vidrio requiere extracción de polvo especializada, guías lineales cerradas y herramientas resistentes a la abrasión para proteger tanto a la máquina como a los operadores.
Costos hundidos de implementación: el hardware representa sólo la mitad de la inversión; El éxito depende de la adquisición de un software CAM robusto y de la mejora de las habilidades de los operadores para trayectorias continuas de múltiples ejes.
La construcción de enchufes manuales conlleva grandes costos ocultos. Se enfrenta a numerosas horas de trabajo para cada proyecto. La simetría inconsistente plaga constantemente los cascos con forma de mano. El alto desperdicio de material perjudica la rentabilidad de su proyecto. Además, el lijado y el moldeado manual suponen un grave coste físico para los trabajadores. El polvo de fibra de vidrio en el aire y los vapores de resina tóxica crean entornos peligrosos. Depender de maestros artesanos para la precisión geométrica básica ya no es sostenible. Necesita resultados predecibles y diseñados en lugar de conjeturas basadas en artesanías.
Las máquinas estándar de 3 ejes carecen de la articulación necesaria para los diseños modernos. Requieren múltiples reorientaciones de piezas para geometrías marinas complejas. Piense en cascos en V profundos, cascos escalonados y moldes de cubierta intrincados. La reorientación de piezas masivas provoca inmediatamente errores de indexación. Estos errores agravan sus tolerancias rápidamente. Terminarás con costuras que no coinciden y ajustes deficientes. Además, las fresadoras de 3 ejes dejan marcas prominentes de escalones en curvas pronunciadas. Los trabajadores deben pasar días lijando manualmente estas marcas. Esta intervención manual vuelve a introducir el error humano en su flujo de trabajo digital.

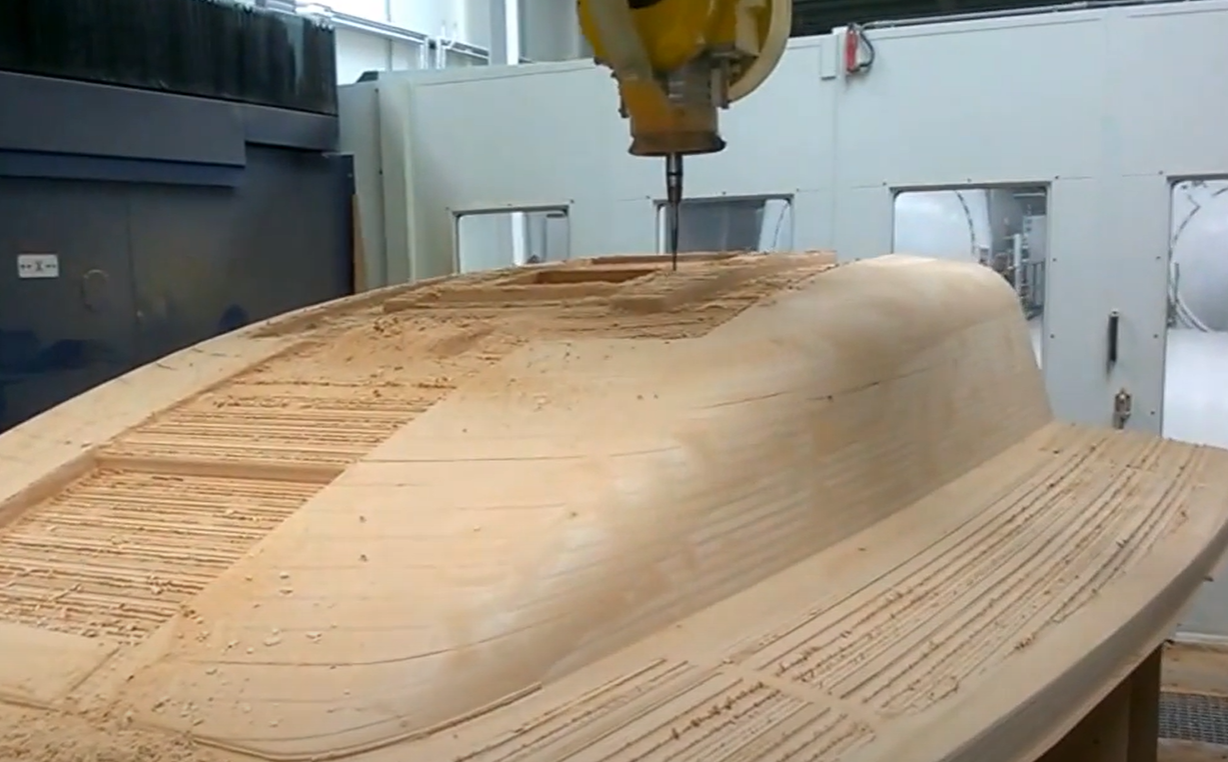

La actualización al movimiento continuo de 5 ejes lo cambia todo. Puede procesar socavados complejos y líneas transparentes fácilmente. Un centro de mecanizado CNC de 5 ejes maneja ángulos de inclinación pronunciados en una sola configuración. Esta capacidad mejora drásticamente el acabado de la superficie nada más salir de la máquina. Garantiza una perfecta simetría a babor y estribor en el buque final. Eliminas las operaciones secundarias casi por completo. Su diseño digital se traslada perfectamente al molde físico.
Debemos reconocer el atractivo único de los robots de fresado. Ofrecen una flexibilidad extrema para los fabricantes que manipulan piezas masivas. Los brazos robóticos montados sobre orugas lineales proporcionan un mayor alcance para cascos grandes. Por lo general, requieren un menor gasto de capital inicial en comparación con las enormes máquinas de pórtico. Para tareas que requieren amplios espacios de trabajo, los robots parecen increíblemente atractivos sobre el papel. Navegan suavemente por geometrías complejas. Muchos astilleros exploran inicialmente robots para recortar compuestos ligeros.
A pesar de la flexibilidad robótica, los CNC de pórtico tradicionales ganan decisivamente en la fabricación de moldes marinos . Los sistemas de pórtico ofrecen una rigidez significativamente superior. Resisten eficazmente la desviación de la herramienta al cortar tableros de herramientas densos. Necesita esta estricta precisión volumétrica para alcanzar estrictas tolerancias de diseño. Los brazos robóticos articulados simplemente no pueden igualar la rigidez de un pórtico pesado. Cuando el brazo de un robot se extiende completamente, pierde rigidez. Esto provoca marcas de vibración e imprecisiones dimensionales en los enchufes maestros. Las máquinas de pórtico mantienen una precisión constante en toda su envolvente de corte.
Para aclarar este debate estructural, podemos evaluar los escenarios de implementación en función de objetivos de producción específicos. Revise la matriz de decisiones a continuación para alinear su elección de hardware con sus requisitos operativos.
Requisito de solicitud | Robot de fresado de 6 ejes | CNC de pórtico de 5 ejes |
|---|---|---|
Caso de uso principal | Recorte de piezas ligeras de fibra de vidrio premoldeadas o formas de espuma rugosas. | Mecanizado de tapones maestros y herramientas directas al molde. |
Niveles de tolerancia | Tolerancias sueltas (+/- 1,0 mm a 3,0 mm según el alcance). | Cumplimiento estricto de GD&T (+/- 0,1 mm a 0,5 mm en tramos grandes). |
Densidad del material | Espumas EPS de baja densidad y composites curados finos. | Bloques de poliuretano de alta densidad, pastas epoxi y composites espesos. |
Rigidez estructural | Más bajo; susceptible a la vibración cuando está completamente extendido. | Extremadamente alto; La estructura de marco cerrado evita la deflexión. |
Las piezas masivas requieren un espacio vertical enorme. Necesita una carrera del eje Z de 1,2 a 2,5 metros. A veces, necesitas incluso más. Esto se adapta a calados profundos de cascos de embarcaciones sin colisión. Las superestructuras de cubierta también exigen mucho espacio superior. Un eje Z corto limita gravemente sus capacidades de producción. Te obliga a dividir los modelos en secciones más pequeñas. Volver a ensamblar estas secciones manualmente destruye su precisión. Especifique siempre el espacio libre del pórtico en función del molde de plataforma más alto previsto.
Siempre evalúe la potencia continua versus la potencia máxima. La potencia del husillo dicta completamente su estrategia de mecanizado. Se necesitan absolutamente altas RPM para lograr pasadas de acabado suaves. Los husillos que alcanzan las 24 000 RPM ofrecen superficies impecables en pastas para herramientas. Por el contrario, se requiere un par elevado para desbastar bloques densos de poliuretano. Su eje debe manejar ambos extremos de manera eficiente. Los husillos enfriados por líquido funcionan mejor durante estos ciclos de desbaste prolongados. Evitan que la expansión térmica distorsione el punto central de la herramienta.
Un CNC de construcción de barcos opera en un entorno altamente abrasivo. El polvo en el aire destruye rápidamente los componentes electrónicos estándar. Se deben evaluar carriles lineales presurizados o cubiertos de fuelle. Exija campanas recolectoras de polvo de alto CFM que rodeen el eje. El sellado completo del gabinete evita que las partículas finas arruinen los sensibles husillos de bolas. Sin una mitigación agresiva del polvo, sus costos de mantenimiento se dispararán. Las guías se rayarán y la precisión se degradará en unos meses.
Compare cuidadosamente los controladores estándar de la industria antes de comprarlos. Mire de cerca los sistemas FANUC, Siemens u OSAI. Evalúe sus velocidades de procesamiento de bloques para códigos de superficie complejos. Las altas capacidades de anticipación garantizan acabados superficiales suaves. Procesan miles de líneas de código antes de la ruta de herramienta. Esto evita que la máquina tartamudee en curvas marinas pronunciadas. La gestión avanzada de TCP (Tool Center Point) también es fundamental aquí. Garantiza que la punta de la herramienta permanezca exactamente en la trayectoria programada durante la rotación simultánea de varios ejes.
El hardware no significa nada sin el software CAM avanzado. Programas como Mastercam o Powermill impulsan estas complejas máquinas. También necesita un posprocesador perfecto para traducir el código con precisión. Prepárese para una curva de aprendizaje pronunciada. Los operadores deben programar trayectorias continuas de múltiples ejes de forma segura. No se puede tratar una máquina de 5 ejes como una fresadora de 3 ejes. La simulación para evitar colisiones es obligatoria antes de ejecutar cualquier trabajo. Chocar un eje contra un pórtico pesado cuesta decenas de miles de dólares. Invierta mucho en capacitación en software por adelantado.
Los materiales marinos modernos destruyen las herramientas de carburo estándar increíblemente rápido. El mecanizado eficaz de componentes de fibra de vidrio requiere equipo especializado. Discuta la necesidad de herramientas de PCD (diamante policristalino) con sus proveedores. El PCD resiste la abrasión significativamente mejor que el carburo sólido. También debe implementar estrategias de enfriamiento localizadas. Compare los sistemas de chorro de aire dirigidos con la lubricación de cantidad mínima (MQL). Los refrigerantes líquidos a menudo contaminan las placas de herramientas. Por lo tanto, suele ser preferible el aire frío a alta presión. Implemente estrictos sistemas de gestión de la vida útil de las herramientas dentro de su controlador. Esto evita que roturas repentinas de herramientas arruinen las costosas superficies del molde.
Los pórticos multieje exigen una infraestructura pesada. No puede colocar estas máquinas en pisos de almacén estándar. Necesita cimientos de hormigón armado. A veces, estas almohadillas deben tener entre 12 y 18 pulgadas de espesor. Esto evita que la máquina se asiente con el tiempo. Los suelos hundidos arruinan permanentemente la precisión volumétrica. Los ambientes con clima controlado son igualmente vitales para la estabilidad térmica. Los grandes bloques de herramientas y pórticos de máquinas se expanden con el calor. Un cambio de temperatura de diez grados puede deformar un molde de casco de 40 pies fuera de tolerancia. Finalmente, asegure una fuente de alimentación trifásica robusta y dedicada para operaciones ininterrumpidas.
Nunca confíe en archivos de demostración genéricos para realizar estimaciones. Indique a los compradores que soliciten estimaciones de tiempo de ciclo específicas a los proveedores. Envíe sus modelos CAD reales para estas pruebas. Esto revela la verdadera velocidad de procesamiento del controlador. Diferentes máquinas manejan superficies NURBS complejas de manera diferente. Un estudio de tiempos demuestra qué máquina acelera realmente su producción. Haga que los proveedores sean responsables de estos tiempos estimados.
Exija una prueba física antes de firmar cualquier cosa. Suministre sus materiales de producción específicos para esta prueba. Pruebe su pasta epoxi patentada, espuma de alta densidad o fibra de vidrio curada. Verificar personalmente el acabado superficial final. Mida la deflexión real de la herramienta bajo cargas reales utilizando indicadores de cuadrante. Una máquina puede parecer rígida sobre el papel pero vibrar mucho durante un corte de prueba. Esta verificación física mitiga por completo su riesgo de compra.
El hardware inevitablemente se estropea bajo un uso intensivo. Evalúe minuciosamente la disponibilidad de piezas nacionales del proveedor. Verifique sus capacidades de diagnóstico remoto. Muchas máquinas modernas permiten a los técnicos iniciar sesión de forma remota y corregir fallas de software. Pregunte sobre los tiempos de respuesta típicos para el envío de técnicos. El tiempo de inactividad del astillero dicta directamente la rentabilidad de su proyecto. No puede darse el lujo de esperar semanas para que lleguen las piezas importadas por transporte marítimo.
Siga esta lista de verificación para estructurar su proceso de adquisición de manera efectiva:
Audite sus plazos de entrega actuales desde el enchufe hasta el molde para establecer una línea de base.
Solicite demostraciones de software CAM personalizadas utilizando sus propios diseños de casco.
Realice cortes de prueba física en sus materiales compuestos patentados.
Negocie acuerdos de nivel de servicio claros que abarquen soporte remoto y entrega de piezas.
Verifique los requisitos de infraestructura de las instalaciones, incluida la profundidad de los cimientos y la disponibilidad de energía.
La actualización a un CNC compuesto marino representa un cambio fundamental en la capacidad de los astilleros. Los fabricantes pasan definitivamente de la variación artesanal a la previsibilidad diseñada. Obtendrá control absoluto sobre la simetría del molde, el acabado de la superficie y la tolerancia del diseño. Esta tecnología elimina los cuellos de botella físicos asociados con el lofting manual.
La inversión inicial en hardware es innegablemente sustancial. La curva de aprendizaje del software requiere un compromiso serio por parte de su equipo. Sin embargo, la dramática reducción de las horas de trabajo justifica la transición. Elimina por completo el extenso trabajo manual. Los constructores de embarcaciones de gran volumen y valor pueden iterar diseños rápidamente. Usted trae mejores embarcaciones al mercado más rápido que los competidores que dependen de métodos heredados.
Comience su transición hoy auditando sus plazos de entrega actuales desde el enchufe hasta el molde. Identifique exactamente dónde le frena el trabajo manual. Consulte con proveedores de software CAM premium al principio del proceso. Asegure su opinión sobre la compatibilidad de la máquina antes de finalizar cualquier especificación de hardware. Una implementación bien planificada garantiza el éxito de la fabricación a largo plazo.
R: Sí, pero requiere herramientas altamente resistentes a la abrasión como PCD. También son necesarios husillos de alta velocidad. Debe integrar sistemas críticos de extracción de polvo. Éste maneja el polvo abrasivo sin dañar las guías de la máquina.
R: Esto depende completamente del tamaño del recipiente. Los moldes de consola pequeños pueden requerir de 36 a 48 pulgadas. Los enchufes maestros de casco completo a menudo dictan alturas de pórtico personalizadas. Con frecuencia superan los 8 pies (2,4 metros).
R: Para aplicaciones marinas, agregar un cabezal articulado de 2 ejes a una máquina de 3 ejes compromete gravemente el espacio libre del eje Z. También destruye la rigidez general. Se recomienda encarecidamente un centro de 5 ejes dedicado y construido en fábrica. Proporciona la estabilidad estructural y la precisión necesarias.
R: La curva de programación es pronunciada. A diferencia del enrutamiento de 3 ejes, el de 5 ejes continuo requiere la gestión de vectores de herramientas complejos. Debe garantizar una rigurosa prevención de colisiones. Invertir en software CAM premium y capacitación de operadores profesionales es absolutamente innegociable.
