Máquina CNC de mesa doble giratoria de 5 ejes
Centro de mecanizado CNC de mesa doble giratoria de 1,5 ejes es una solución de fabricación de última generación que combina alta precisión con versatilidad.Cuenta con dos mesas de trabajo giratorias independientemente, que pueden realizar interacción automática entre el área de procesamiento y el área de carga y descarga. La capacidad de 5 ejes incluye tres ejes lineales (X, Y y Z) para posicionar la pieza de trabajo y dos ejes giratorios (comúnmente A y C) que permiten la rotación e inclinación de la herramienta, lo que permite operaciones de mecanizado complejas y multidimensionales. .Esta configuración es particularmente beneficiosa para industrias que exigen componentes de alta precisión con geometrías complejas, como la aeroespacial, ferroviaria, automotriz, energética y de construcción, marina, de embalaje y de fabricación de equipos médicos.
2.La mesa de trabajo doble tipo armadura y la estructura de la sala protectora cumplen con la protección de seguridad y la prevención de desechos durante la producción;El dispositivo de recolección de polvo del drenaje del piso coopera con el recolector de polvo de alto rendimiento para recolectar los desechos del procesamiento externo.

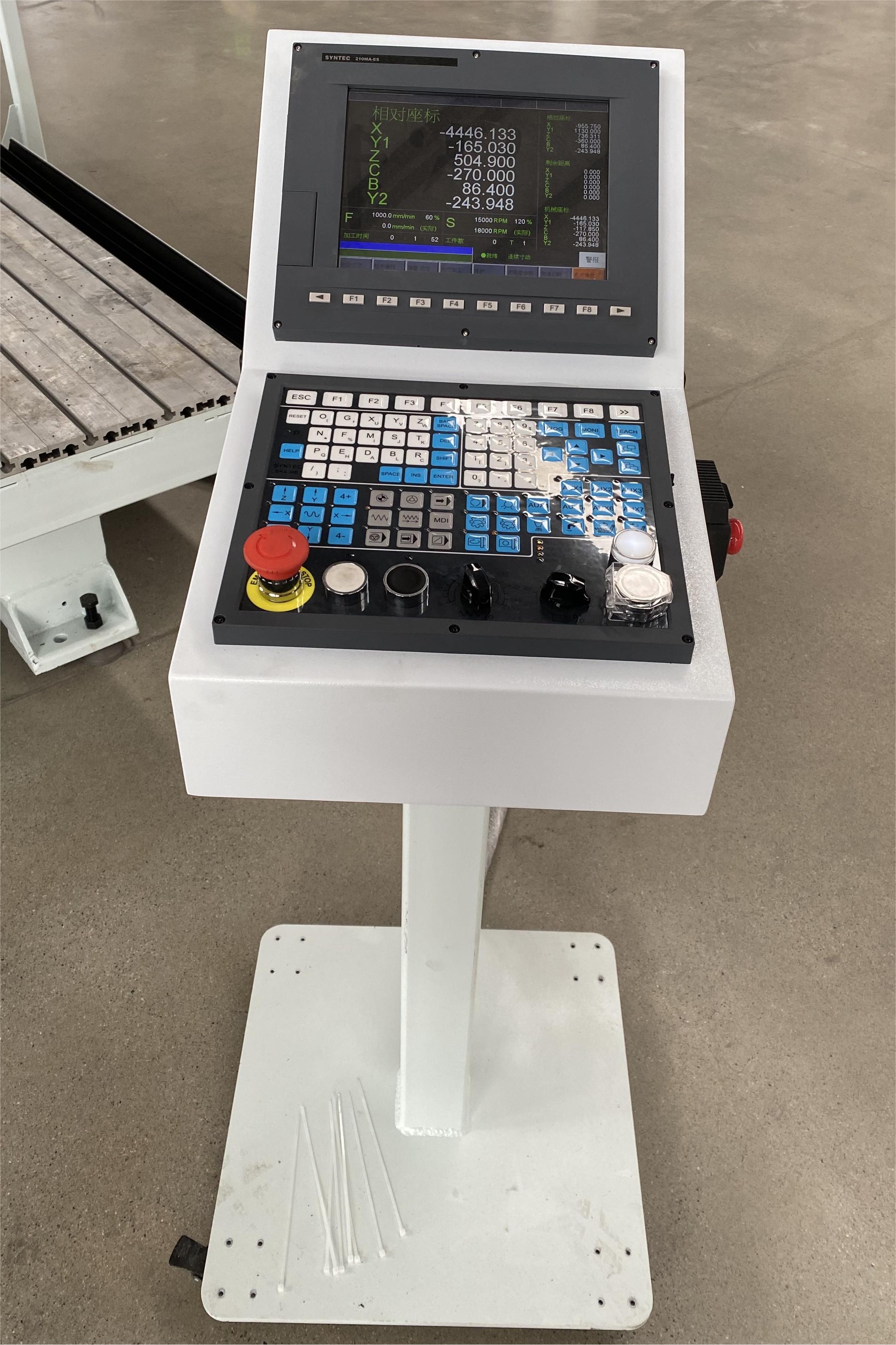

3. El sistema CNC Syntec de Taiwán para centros de mecanizado CNC de 5 ejes ofrece ventajas como interfaces fáciles de usar, control de movimiento de alta velocidad, capacidades de mecanizado de precisión y software robusto para programación de piezas complejas, lo que mejora la eficiencia y la productividad en procesos de fabricación avanzados.
4. El husillo eléctrico, que cuenta con cojinetes cerámicos especiales y está lubricado con grasa patentada, garantiza que no haya fugas de aceite y es ideal para el mecanizado de alta velocidad, brindando confiabilidad y precisión en aplicaciones CNC exigentes.Adopta un sistema de refrigeración líquida para garantizar un procesamiento continuo las 24 horas. RBT desarrolló y produjo husillos de forma independiente o husillos importados de Alemania, Italia y Corea, como HSM, Hiteco, HSD, como opción.
5. El almacén de herramientas de una máquina CNC de 5 ejes es una unidad de almacenamiento que contiene múltiples herramientas de corte, lo que permite cambios automáticos de herramientas durante el mecanizado, lo que mejora la eficiencia y reduce el tiempo de preparación.
6. La mesa de trabajo giratoria móvil sale automáticamente de la posición de procesamiento de la máquina después de procesar el producto, lo que hace que la carga y descarga sea más segura y conveniente, y realiza una interacción automática entre el área de procesamiento y el área de carga y descarga.
Parámetros técnicos
No. | Elementos | Parámetro | No. | Elementos | Parámetro |
1 | Nombre del producto | Centro de mecanizado CNC de 5 ejes con mesa doble giratoria | 9 | Velocidad máxima del eje Z | 20 m/min |
2 | Modelo | RB-F5-3323-Z10 | 10 | Precisión de repetición (dentro de 300 mm) | ±0,05 mm |
3 | Carrera efectiva del eje X | 3250 mm | 11 | Voltaje | 380V |
4 | Carrera efectiva del eje Y | 2250 mm | 12 | poder total | 25,35 KW |
5 | Carrera efectiva del eje Z | 1000 mm | 13 | potencia del husillo | 17KW (personalizable) |
6 | Ángulo de rotación del eje B | ±120° | 14 | Frecuencia | 50HZ |
7 | Ángulo de rotación del eje C | ±540° | 15 | peso | 12T |
8 | Velocidad máxima del eje X/Y | 40 m/min | 16 | tamaño |
Centro de mecanizado CNC de 5 ejes para plástico y composites
Centro de mecanizado CNC de 5 ejes para el sector aeroespacial, automotriz y marítimo

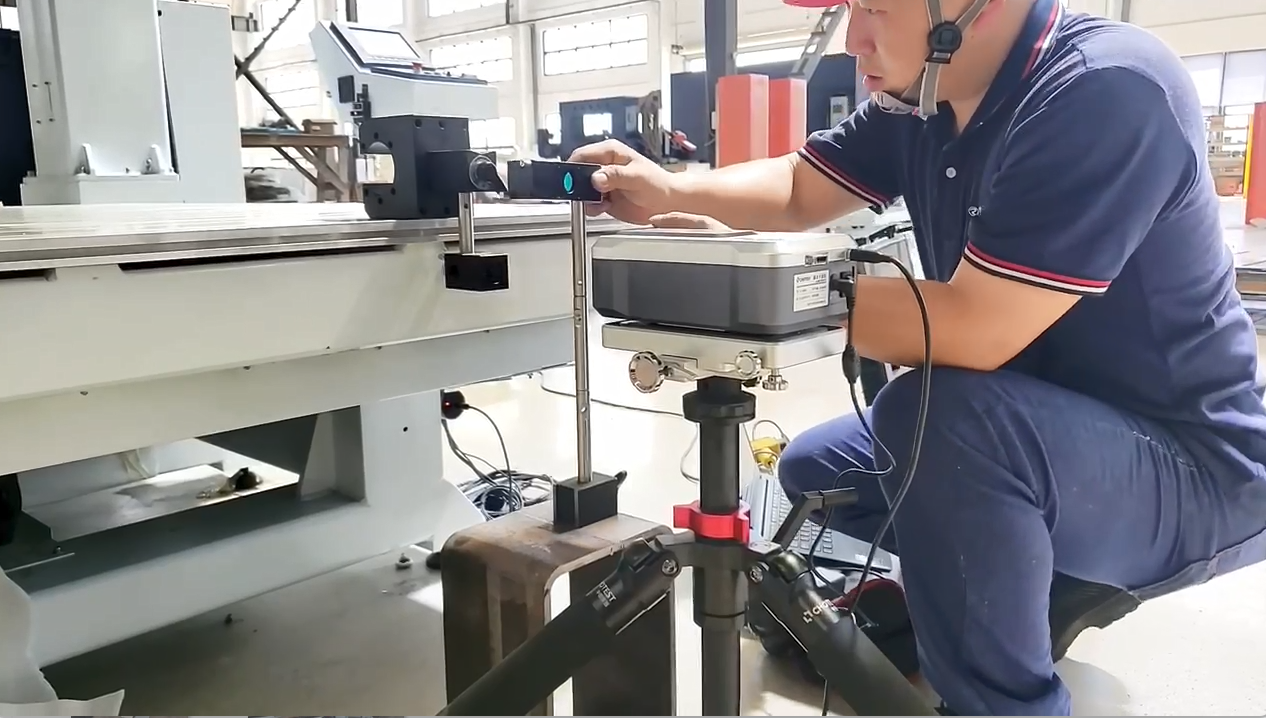

Interferómetro láser para calibración de precisión de enrutador cnc de 5 ejes
