¿Alguna vez se preguntó por qué se llama '5 eje '? El término puede parecer simple, pero hay mucho más. El mecanizado CNC de 5 ejes es un cambio de juego en la fabricación, ofreciendo precisión y eficiencia como nunca antes.
En esta publicación, exploraremos qué es el mecanizado CNC de 5 ejes y por qué se usa el término '5 ejes '. Aprenderá cómo esta tecnología da forma a industrias como aeroespacial, médico y automotriz, haciendo piezas complejas con facilidad.

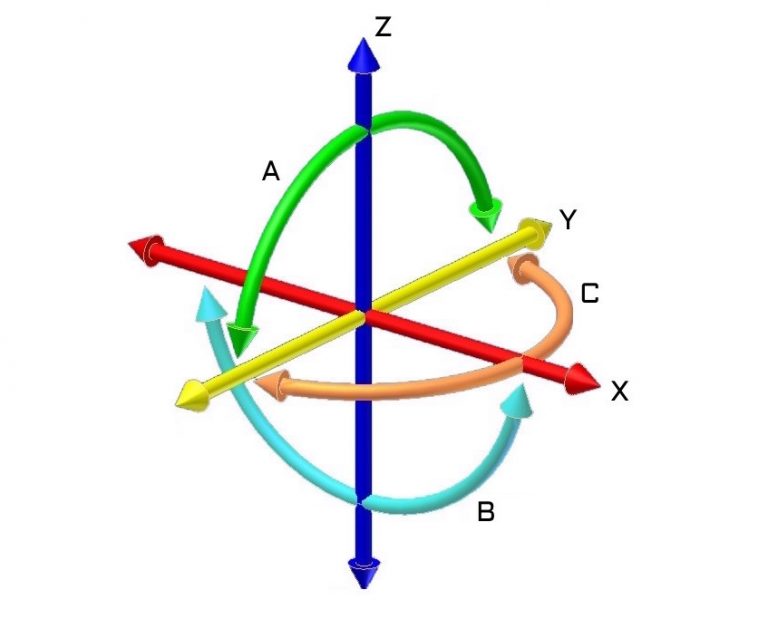

En el mecanizado CNC de 5 ejes, el término '5 eje ' se refiere a las cinco instrucciones en las que puede mover una máquina herramienta. Estos movimientos permiten una alta precisión y la capacidad de trabajar en geometrías complejas.
Los cinco ejes en el mecanizado de 5 ejes:
Tres ejes lineales: X, Y y Z.
Dos ejes rotativos: A y B (o C).
Ejes x, y, z
Estos son los movimientos lineales estándar en el mecanizado.
Eje X: de izquierda a derecha.
Eje y: adelante a retroceso.
Eje z: arriba y abajo.
Hachas A y B
Estos son los ejes rotativos.
Eje A: gira alrededor del eje X.
Eje B: gira alrededor del eje Y.
Algunas máquinas usan el eje C , que gira alrededor del eje Z.
La combinación de estos cinco ejes permite que la herramienta de corte alcance casi cualquier parte de la pieza de trabajo sin reposicionar.
Cada eje juega un papel fundamental para garantizar la precisión y la eficiencia.
En las máquinas CNC tradicionales de 3 ejes, solo se utilizan los ejes X, Y y Z. La pieza de trabajo se mueve a lo largo de estos tres ejes. Pero en una máquina de 5 ejes, estos tres ejes aún forman la base. Juntos, proporcionan los movimientos básicos para comenzar a mecanizar.
Los ejes , X Y y Z permiten que la herramienta se acerque a la pieza desde diferentes ángulos, pero solo en líneas rectas.
En una máquina de 5 ejes, estos tres ejes continúan controlando el movimiento lineal. Pero ahora, la adición de los ejes rotativos (A y B) lleva el mecanizado al siguiente nivel.
Los ejes rotativos A y B permiten girar la herramienta o la pieza de trabajo, lo que mejora la flexibilidad de la máquina. Estos movimientos adicionales permiten que las formas complejas se corten desde múltiples ángulos sin reposicionamiento manual.
El eje A gira alrededor del eje X , lo que permite que la pieza se incline para cortes más precisos.
El eje B gira alrededor del eje Y , lo que permite aún más ángulos para cortar.
Para empresas como RBT Intelligent Equipment , estos cinco ejes proporcionan una precisión inigualable, lo que nos permite crear piezas complejas e intrincadas de manera eficiente, sirviendo a industrias como aeroespacial, automotriz y médica.
Al usar estos cinco ejes, las máquinas CNC de 5 ejes pueden crear piezas que serían difíciles o imposibles de producir con los métodos tradicionales.
El mecanizado de 5 ejes mejora significativamente la precisión y la eficiencia en comparación con las máquinas CNC de 3 ejes. En el mecanizado tradicional de 3 ejes, las piezas deben reposicionarse manualmente varias veces para completar los cortes en varias caras. Esto aumenta el tiempo de configuración y aumenta el riesgo de desalineación. Con las máquinas de 5 ejes, la pieza permanece en su lugar, lo que permite que la herramienta acceda a múltiples lados sin necesidad de reiniciar la pieza de trabajo. Esta reducción en el reposicionamiento no solo mejora la precisión, sino que también da como resultado acabados más suaves y productos de mayor calidad, ya que menos movimientos de herramientas conducen a una menor vibración.
Las industrias que requieren geometrías complejas y formas intrincadas, como aeroespaciales, automotrices y médicas, se benefician enormemente del mecanizado de 5 ejes. Por ejemplo, en aeroespacial, las cuchillas de la turbina requieren un corte preciso desde varios ángulos, que las máquinas de 5 ejes pueden lograr. Del mismo modo, la industria automotriz utiliza el mecanizado de 5 ejes para la fabricación de piezas del motor y componentes del chasis, mientras que el sector médico se basa en él para producir implantes y dispositivos médicos con alta precisión. El mecanizado de 5 ejes ayuda a estas industrias a producir piezas complejas más rápido, reduciendo los desechos y aumentando la eficiencia general.
Ahorro de tiempo y aumento de la productividad:
las máquinas CNC de 5 ejes reducen el tiempo dedicado a reposicionar piezas manualmente. Dado que la máquina puede funcionar en varios lados de una sola vez, las piezas están terminadas más rápido, lo que lleva a una mayor productividad.
Precisión y mejora de la calidad:
el mecanizado de 5 ejes ofrece mayor precisión, especialmente cuando se trata de geometrías complejas. Esto es crucial para las industrias que requieren piezas intrincadas, como aeroespaciales y médicas, donde cada detalle cuenta.
Reducción del error humano y las tareas intensivas en mano de obra:
la automatización del proceso de mecanizado reduce la probabilidad de error humano. Menos ajustes manuales significan menos errores, lo que hace que el proceso sea más confiable y eficiente.
El equipo inteligente RBT, especializado en máquinas CNC avanzadas de 5 ejes, ayuda a las industrias a optimizar los procesos de fabricación, asegurando resultados rápidos y precisos.
El mecanizado CNC comenzó a evolucionar a mediados del siglo XX cuando las máquinas tempranas, controladas por cintas perforadas, procesos de mecanizado manuales automatizados. Estas máquinas inicialmente se centraron en movimientos simples a lo largo de los ejes X, Y y Z, que manejan movimientos lineales básicos. Como industrias como el aeroespacial y el automóvil requerían más precisión, las limitaciones de los sistemas de 3 ejes se hicieron evidentes. Para satisfacer estas demandas, se agregó el quinto eje, lo que permite que las herramientas y piezas de trabajo gire de manera que los sistemas de 3 ejes no pudieran, proporcionando una mayor flexibilidad y mejorando la precisión para las piezas complejas.
La adición de la fabricación revolucionada del eje rotativo al permitir que se acceda a múltiples lados de una pieza de trabajo en una sola configuración. Esta mejora benefició significativamente a las industrias como la fabricación de dispositivos aeroespaciales y médicos, donde las intrincadas geometrías y la alta precisión son cruciales.
Las primeras máquinas CNC de 5 ejes surgieron a fines de la década de 1970, inicialmente diseñadas para aplicaciones especializadas en aeroespacial. Estas máquinas integraron los ejes rotativos A y B con los ejes X, Y y Z, lo que permite la producción de piezas con cortes complejos que los métodos tradicionales no pudieron lograr. Las industrias aeroespaciales y de defensa desempeñaron un papel importante en impulsar el desarrollo de la tecnología de 5 ejes, ya que requerían piezas como cuchillas de turbina y componentes del motor, lo que exigía una precisión y flexibilidad excepcionales.
En la década de 1990, los avances en el software CAD (diseño asistido por computadora) y el software CAM (fabricación asistida por computadora) hicieron que la programación de las máquinas de 5 ejes sea más fácil y más accesible. Estas innovaciones permitieron a las industrias más allá de los aeroespaciales, incluido el automóvil, adoptar el mecanizado de 5 ejes. Empresas como RBT Intelligent Equipment han desarrollado aún más máquinas CNC personalizables de 5 ejes, que ofrecen soluciones de alta precisión para varios sectores. La combinación de hardware y software avanzados ha hecho que el mecanizado de 5 ejes sea un estándar en la fabricación moderna, ofreciendo flexibilidad, precisión y eficiencia a escala.
Las máquinas CNC de 5 ejes están diseñadas con diferentes configuraciones para adaptarse a diversas necesidades de fabricación. La configuración de la tabla/tabla utiliza dos tablas giratorias para mantener y mover la pieza de trabajo. Esta configuración es ideal para piezas grandes y pesadas que requieren rotaciones precisas alrededor de los ejes X, Y o Z. La configuración de la cabeza/tabla , por otro lado, tiene una mesa estacionaria, con la cabeza del husillo girando para hacer cortes precisos. Esta configuración se usa comúnmente para piezas más grandes en industrias como aeroespacial y automotriz. Finalmente, la configuración de la cabeza/cabeza presenta tanto el cabezal del husillo como la tabla capaz de rotación, ofreciendo la máxima flexibilidad y precisión para tareas de mecanizado complejas.
En una máquina CNC de 5 ejes, los cinco ejes (x, y, z, a, b) se mueven simultáneamente para crear cortes complejos con alta precisión. Este movimiento simultáneo permite que la herramienta y la pieza de trabajo se ajusten desde diferentes ángulos, reduciendo la necesidad de múltiples configuraciones y garantizando cortes más suaves y precisos. La capacidad de mover los cinco ejes continuamente hace que el mecanizado de 5 ejes sea ideal para diseños intrincados. También hay 3+2 mecanizado posicional , donde solo tres ejes se mueven a la vez, adecuados para piezas menos complejas y un procesamiento más rápido.
| Configuración | Descripción | Caso de uso ideal |
|---|---|---|
| Mesa/mesa | Dos tablas giratorias sostienen la pieza de trabajo y realizan rotaciones alrededor de los ejes X, Y o Z. | Piezas grandes y pesadas que requieren rotaciones precisas. |
| Cabeza/mesa | Tabla fija, con cabezal de huso giratorio para cortes precisos. | Piezas más grandes en industrias aeroespaciales y automotrices. |
| Cabeza/cabeza | Tanto la cabeza del husillo como la mesa giran para obtener la máxima flexibilidad y precisión. | Proyectos de mecanizado intrincados y desafiantes. |
¿Todas las máquinas de 5 ejes tienen cinco ejes en movimiento a la vez?
No todas las máquinas de 5 ejes utilizan las cinco ejes simultáneamente. Algunas máquinas, especialmente las diseñadas para piezas menos intrincadas, solo usan el mecanizado 3+2, donde tres ejes lineales se mueven a la vez, y dos ejes rotativos están bloqueados en posición.
El mecanizado 3+2 sigue siendo increíblemente útil para muchas aplicaciones, especialmente aquellas que no requieren un movimiento completo de 5 ejes.
¿El mecanizado de 5 ejes es solo para formas complejas?
Si bien el mecanizado de 5 ejes es ideal para formas complejas, no es exclusivamente para ellos. De hecho, a menudo se usa en la fabricación cotidiana para mejorar la precisión y la eficiencia, incluso para piezas simples.
Versatilidad: las máquinas de 5 ejes pueden manejar diseños simples e intrincados, haciéndolos más flexibles que las máquinas de 3 ejes.
¿Es costoso el mecanizado de 5 ejes?
El costo de las máquinas de 5 ejes puede ser más alto que las máquinas CNC tradicionales, pero a menudo ahorran dinero a largo plazo. Al reducir la necesidad de múltiples configuraciones y garantizar una mayor precisión, estas máquinas aumentan la productividad y reducen los costos de mano de obra.
Rentabilidad: para industrias como aeroespacial o automotriz, donde la precisión y el tiempo son cruciales, la inversión en máquinas CNC de 5 ejes vale la pena rápidamente.
El mecanizado CNC de 5 ejes juega un papel fundamental en varias industrias que requieren precisión, complejidad y flexibilidad. En la industria aeroespacial , los componentes como las cuchillas de la turbina, las hélices y las piezas del motor exigen ángulos exactos y acabados lisos, tareas donde se destacan las máquinas de 5 ejes. En el campo de la medicina , las máquinas de 5 ejes crean implantes, herramientas quirúrgicas y dispositivos dentales, que ofrecen una alta precisión y la capacidad de trabajar con detalles intrincados para soluciones personalizadas. La industria automotriz se basa en el mecanizado de 5 ejes para crear componentes del motor, chasis y sistemas de suspensión, todos los cuales requieren formas complejas y tolerancias estrictas para la durabilidad y la seguridad. En energía y defensa , sectores como turbinas y equipos militares se benefician de la capacidad de producir componentes duraderos y complejos que resisten condiciones exigentes.
El mecanizado CNC de 5 ejes es la opción preferida para las industrias donde la precisión y la calidad son críticos. Ya sea que creen cuchillas de turbina en los implantes médicos aeroespaciales o piezas automotrices de alto rendimiento, la tecnología de 5 ejes asegura que las geometrías complejas y las tolerancias estrechas se logren de manera consistente. Esta capacidad es crucial para sectores como el aeroespacial y la defensa, donde incluso el más mínimo error puede conducir a la falla. Las máquinas de 5 ejes ofrecen resultados de alta calidad al permitir cortes precisos desde múltiples ángulos y eliminar la necesidad de múltiples configuraciones.
El término '5 eje ' se refiere a un proceso de mecanizado CNC con cinco direcciones de movimiento. Mediante el uso de tres ejes lineales y rotativos, ofrece una precisión, eficiencia y versatilidad inigualables. Esta tecnología avanzada es esencial para industrias como aeroespacial, automotriz y medicina. Explore el potencial del mecanizado de 5 ejes para mejorar sus procesos de fabricación. RBT Intelligent Equipment proporciona soluciones personalizadas para ayudar a las empresas a lograr una mayor precisión y productividad.
R: Las máquinas CNC de 3 ejes se mueven a lo largo de los ejes X, Y y Z, mientras que las máquinas de 5 ejes también incluyen ejes giratorios A y B. Esto permite que las máquinas de 5 ejes accedan a más lados de una parte en una sola configuración, mejorando la precisión y la eficiencia.
R: El mecanizado de 5 ejes reduce el reposicionamiento, lo que lleva a menos errores de alineación y acabados más suaves. Asegura una mayor precisión, lo cual es esencial para producir piezas complejas con tolerancias estrechas.
R: A diferencia de las máquinas CNC tradicionales, las máquinas de 5 ejes usan cinco ejes para mover la herramienta y la pieza de trabajo simultáneamente, permitiendo cortes más intrincados y precisos con menos configuraciones.
R: Las industrias como Aeroespace, Automotive, Medical y Defense benefician más del mecanizado de 5 ejes debido a su capacidad para producir piezas complejas y altamente precisas.
R: Sí, las máquinas CNC de 5 ejes son versátiles y pueden manejar piezas pequeñas e intrincadas y componentes grandes y pesados, lo que las hace ideales para una amplia gama de aplicaciones.
