Mecanizado de precisión maestra de madera, plásticos, compuestos y espuma con técnicas profesionales
Router vs Machining Center
Guía de configuración completa
Parámetros de material
Programación de las mejores prácticas

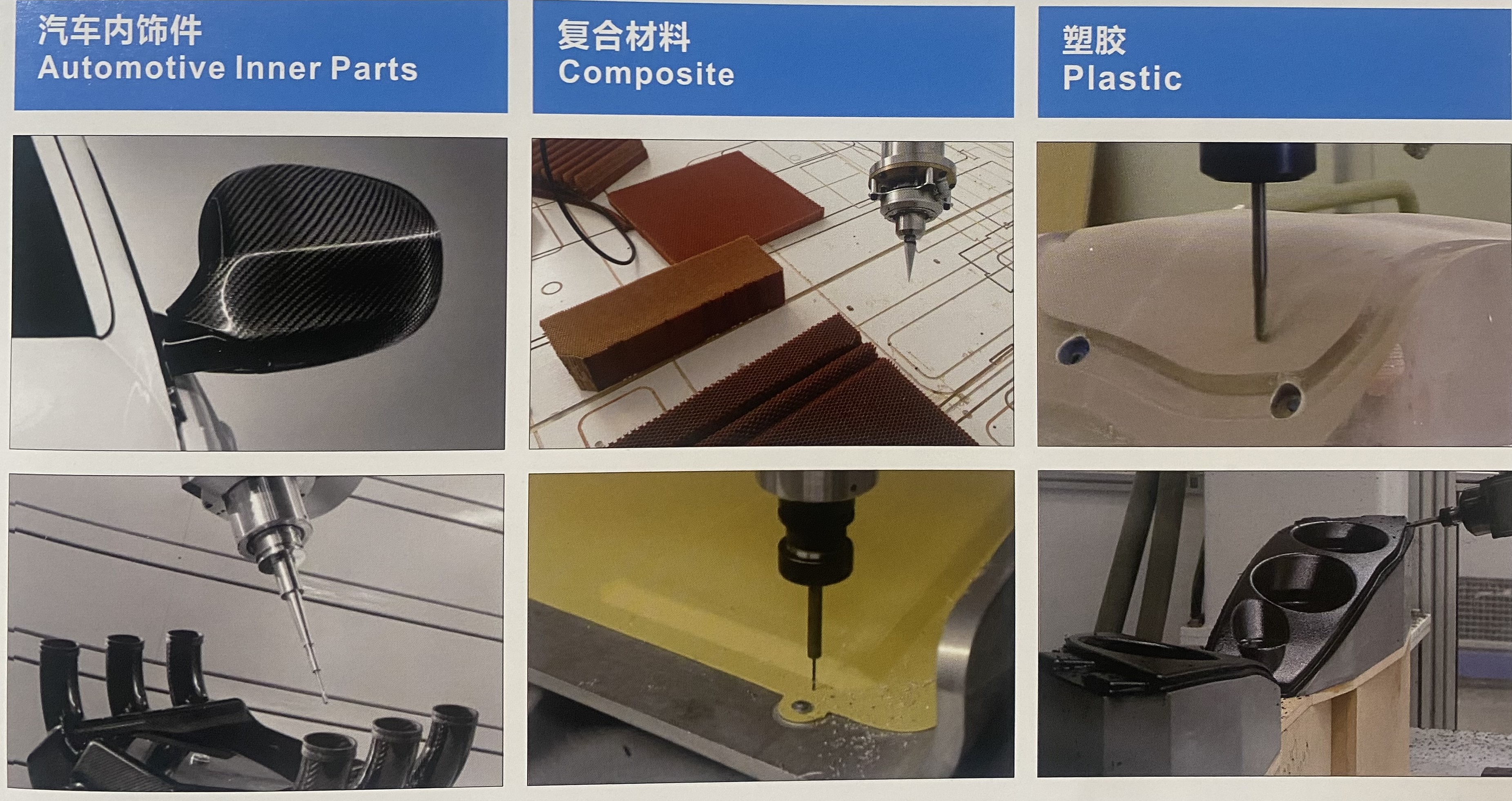

Aplicaciones de la industria
Guía de solución de problemas
Calculadora de ROI
Preguntas frecuentes
En 2024, los materiales livianos están impulsando la innovación en todas las industrias:
Industria de muebles: curvas complejas, patrones artísticos, gabinetes personalizados
Sector aeroespacial: componentes compuestos de alta precisión
Arquitectura: elementos decorativos intrincados, componentes del edificio
Automotriz: componentes interiores livianos, prototipos
Señalización: pantallas 3D multidimensionales, señalización arquitectónica
¿Los resultados? Los fabricantes que utilizan enrutadores de 5 ejes informan un 60% de tiempos de ciclo más rápidos, un 40% mejores de acabados superficiales y un 80% menos de residuos de material en comparación con los métodos tradicionales de 3 ejes.
| Característica de | 5 ejes CNC Router | Centro de mecanizado tradicional |
|---|---|---|
| Materiales primarios | Madera, plástico, espuma, compuestos | Acero, aluminio, titanio |
| Velocidad del huso | 18,000–30,000 rpm | 8,000–12,000 rpm |
| Propietaria de trabajo | Mesas de vacío, abrazaderas suaves | Visaciones de servicio pesado, accesorios |
| Ambiente | Sistemas de recolección de polvo | Sistemas de inundación de refrigerante |
| Peso de parte típico | 0.1–50 libras | 10–500+ lbs |
| Acabado superficial | Espejo suave sin lijar | Requiere acabado secundario |
| Tiempo de configuración | 15-30 minutos | 1–3 horas |
Un enrutador CNC de 5 ejes combina control numérico de la computadora con hardware especializado diseñado para materiales livianos:
3 ejes lineales (x, y, z): movimiento horizontal y vertical estándar
2 ejes rotacionales (a, c): tabla de inclinación (-30 ° a +120 °) y rotación completa de 360 °
La ventaja de 5 ejes: a diferencia de las máquinas de 3 ejes que dejan marcas de vieira que requieren lijado, los enrutadores de 5 ejes mantienen ángulos de corte óptimos para los acabados de espejo directamente fuera de la máquina.
Nivelación: ± 0.02 mm de desviación máxima
Runut de husillo: Max 0.01 mm
Secuencia del eje: z → x → y → a → c
Presión al vacío: 15–25 inhg
Medición: sistemas de sonda láser
Bibliotecas de herramientas: grupos específicos de material
Compensación de longitud: explicar la desviación de alta velocidad
Verificación de agitación: <0.005 mm para herramientas de acabado
Madera: aspirador primario + abrazaderas para stock grueso
Plásticos: superficies fundamentadas (prevención de ESD)
Compuestos: contención sellada + alineación de fibra
Espuma: presión mínima para prevenir la compresión
Velocidad del husillo: 18,000–22,000 rpm
Tasa de alimentación: 3,000–5,000 mm/min
Pasedodo: 2–4 mm por pase
Herramienta: espiral de compresión de 2 fluas
Pase de finalización: asignación de stock de 0.5 mm
Velocidad del husillo: 15,000–18,000 rpm
Tasa de alimentación: 4,000–7,000 mm/min
Paso a paso: 3–6 mm por pase
Herramienta: espiral ascendente de 3 pilas para la evacuación de chips
Clave: la alimentación más alta evita la quema
Velocidad del husillo: 20,000–25,000 rpm
Tasa de alimentación: 2,000–3,500 mm/min
Herramienta: diseño O-Flute de una sola flota
Enfriamiento: Air Blast esencial
Crítico: bordes de corte agudos y pulidos
Velocidad del husillo: 18,000–20,000 rpm
Tasa de alimentación: 2,500–4,000 mm/min
Herramienta: compresión recubierta de diamantes
Seguridad: requerido la contención de polvo completo
Soporte: el material de respaldo previene la delaminación
Velocidad del husillo: 24,000–30,000 rpm
Tasa de alimentación: 8,000–15,000 mm/min
Herramienta: cuchillo afilado de una sola o caliente
Técnica: Evite el roce de herramientas (derretido)
Vacío: solo presión de luz
Velocidad del husillo: 18,000–22,000 rpm
Tasa de alimentación: 3,500–6,000 mm/min
Herramienta: espiral de compresión (previene la separación)
Postprocesado: bordes de sello inmediatamente
Polvo: crítico para la prevención del embalaje de chips
Lo mejor para: Aplicaciones artísticas de carpintería y carpintería
✅ Patíes de herramientas optimizadas enrutador
✅ Excelentes capacidades de talla 3D
✅ Bibliotecas de materiales incorporadas
✅ Interfaz fácil de usar
❌ Limitado para piezas industriales complejas
Lo mejor para: geometrías complejas, aeroespacial
✅ Capacidades avanzadas de 5 ejes
✅ Estrategias de compensación adaptativa
✅ flujo de trabajo CAD/CAM integrado
✅ Características de simulación fuertes
❌ Curva de aprendizaje más empinada
Lo mejor para: producción de alto volumen
✅ Confiabilidad de grado industrial
✅ Estrategias avanzadas de 5 ejes
✅ Extensa biblioteca de postprocesador
✅ Herramientas centradas en la producción
❌ Mayor costo y complejidad
Posicionamiento 3+2: bloquea los ejes de rotación durante el corte. Ideal para entrenamiento y geometrías más simples con múltiples caras.
Desafío: complejas puertas de panel elevadas con perfiles intrincados
Antes: múltiples configuraciones, talla de manos, 8 horas por puerta
Después: configuración única, talla automatizada, 45 minutos por puerta
Resultados :
89% de reducción de tiempo
Repetibilidad perfecta
Requerido cero con fines de mano
65% de reducción de residuos de materiales
Proyecto: 200 paneles de nogal únicos con patrones de relieve 3D
Línea de tiempo: 6 semanas, incluido el diseño
Material: nogal sólido, geometrías complejas
Ventajas de 5 eje:
Flexibilidad de diseño completa
Calidad consistente en todos los paneles
Modificaciones de patrones fáciles
No se requiere lijado
Requisitos: 500 alas de fibra de carbono/mes, ± 0.1 mm de tolerancia
Material: fibra de carbono pre -bandeja
Operaciones: recorte y taladro combinado
Resultados:
Cumplimiento 100% dimensional
50% más rápido que los métodos tradicionales
Problemas de delaminación cero
Verificación de calidad automatizada
Máquina: $ 300,000
Software CAM: $ 20,000
Entrenamiento: $ 8,000
Herramientas: $ 12,000
Total: $ 340,000
Premio de trabajo personalizado: $ 25,000
Ganancias de eficiencia: $ 15,000
Nuevo acceso al mercado: $ 20,000
Total: $ 60,000/mes
Período de recuperación: 5.7 meses
ROI de año 1: 212%
ROI a 5 años: 1,200%
NPV (5 años): $ 2.8M
| Síntomas | del problema | Causas raíz | soluciones |
|---|---|---|---|
| Mal acabado superficial | Textura difusa, marcas de quemaduras, charla | Herramientas aburridas, parámetros incorrectos, recolección de polvo inadecuado | Reemplace las herramientas, ajuste las velocidades/alimentos, aumente el flujo de vacío |
| Movimiento en parte | Errores dimensionales, se detiene la seguridad | Fugas de vacío, presión insuficiente | Verifique las focas, aumente el vacío, agregue abrazaderas |
| Fundición de material | Cortes de goma, chips soldados | Acumulación de calor excesivo | Reduzca la velocidad del huso, aumente la alimentación, agregue enfriamiento |
| Delaminación compuesta | Capas separadas, bordes difusos | Geometría de herramienta incorrecta, falta de soporte | Herramientas de compresión, material de respaldo, bordes afilados |
Verificación de presión al vacío
Monitoreo de la temperatura del husillo
Inspección de la condición de la herramienta
Estado de recolección de polvo
Control de calibración del eje
Inspección de suministro de aire
Actualización de inventario de herramientas
Limpieza de máquinas/lubricación
Recalibración completa del eje
Inspección de foca al vacío
Análisis de soporte de husillo
Actualizaciones de software
Patillas de herramientas adaptativas con optimización en tiempo real
Mantenimiento predictivo utilizando el aprendizaje automático
Carga e inspección automatizada de piezas
Predicción de calidad antes del mecanizado
Materiales compuestos de base biológica
Materiales inteligentes (polímeros de memoria de forma)
Combinaciones híbridas de plástico metálico
Materiales de fabricación sostenibles
Conectividad IoT para monitoreo remoto
Tecnología gemela digital
Paneles de producción en tiempo real
Optimización de programación predictiva
Con más de 24 años de experiencia en innovación de CNC, RBT Machine ha estado a la vanguardia de diseñar, ingeniería y apoyar soluciones de enrutador CNC de 5 ejes de clase mundial para fabricantes en todas las industrias.
Todas las máquinas fabricadas con los estándares de precisión y durabilidad más altos, asegurando un rendimiento constante y una confiabilidad a largo plazo.
Lideramos con la innovación, refinando de manera contrinalmente nuestras máquinas para satisfacer las demandas en evolución del mercado y los desafíos de fabricación emergentes.
Los procesos de producción optimizados hacen que de alta gama los sistemas CNC de 5 ejes sean más accesibles sin comprometer la calidad o el rendimiento.
Nuestro equipo técnico personaliza las máquinas para adaptarse a requisitos específicos de la industria, asegurando un rendimiento óptimo para sus aplicaciones.
El servicio internacional posterior a la venta garantiza un soporte rápido y confiable donde sea que opere, minimizando el tiempo de inactividad y maximizando la productividad.
Los enrutadores CNC de 5 ejes sobresalen con materiales livianos que incluyen todas las especies de madera, plásticos (acrílico, HDPE, LDPE, policarbonato), materiales compuestos (fibra de carbono, fibra de vidrio, kevlar), materiales de espuma (poliuretano, poliestireno) y metales blandos (aluminio, brras) hasta 3 mm de espesor.
Los operadores familiarizados con el CNC de 3 ejes pueden lograr el dominio básico de los 5 ejes en 4-6 semanas con una capacitación adecuada. Las técnicas avanzadas y la optimización generalmente requieren 6-12 meses de experiencia práctica. La clave es la capacitación estructurada combinada con una aplicación práctica.
3+2 Posicionamiento bloquea los ejes de rotación durante el corte, adecuado para piezas con múltiples caras pero geometría simple. El 5 eje simultáneo mueve todos los ejes durante el corte, lo que permite superficies curvas complejas, subprocesos y acabados superiores, pero requiere habilidades de programación más avanzadas.
Sí, el mecanizado de 5 ejes requiere un software CAM especializado capaz de generar trayectoria de eje múltiple adecuada. Vectric Aspire es excelente para aplicaciones de carpintería, mientras que Fusion 360 y MasterCam ofrecen capacidades industriales avanzadas. La cámara estándar de 3 ejes no puede generar trayectoria de 5 ejes simultáneas.
El ROI varía según la aplicación, pero los períodos de recuperación típicos varían de 6 a 18 meses. Los fabricantes de muebles a menudo ven la recuperación de 12 meses a través de precios de primas y ganancias de eficiencia. Las aplicaciones aeroespaciales pueden lograr rendimientos de 6 meses debido a piezas de alto valor. ROI a cinco años comúnmente supera el 500-1200%.
Los factores clave incluyen el uso de herramientas afiladas (reemplace en el primer signo de desgaste), velocidades y alimentos adecuados para cada material, una recolección de polvo adecuada para evitar la recorte de chips y aprovechar la capacidad de 5 ejes para usar molinos de gama plana en lugar de molinos de bola siempre que sea posible para acabados superiores.
Ya sea que esté en fabricación de muebles, compuestos aeroespaciales, carpintería arquitectónica o señalización de precisión, dominar las operaciones del enrutador CNC de 5 ejes lo diferenciarán de la competencia y entregarán rendimientos excepcionales de la inversión.
