RB-F5-1212-Z06
RBT
Polímeros de descripción de producción
Video de la máquina
Características de producción
El sistema adopta el sistema CNC de tinta de cinco ejes Synec, que puede completar la producción y el procesamiento de toda la superficie compleja del proceso de trabajo de trabajo; La mesa de trabajo única y la estructura de la sala de protección cumplen con la protección de la seguridad y la prevención de escombros durante la producción; La recolección de polvo de drenaje del piso se devica con el colector de polvo de alto rendimiento para recolectar escombros de procesamiento externos:
La mesa de trabajo única y la estructura de la sala de protección cumplen con la protección de la seguridad y la prevención de escombros durante la producción; La recolección de polvo de drenaje del piso se devica con el colector de polvo de alto rendimiento para recolectar escombros de procesamiento externos:
El trabajo es fácil de sujetar y no se necesita accesorio especial;
C, el procesamiento rotativo del eje B puede reducir el procesamiento del ángulo muerto de las piezas de trabajo de los complejos:
Alta precisión de procesamiento, posicionamiento eficiente y preciso;

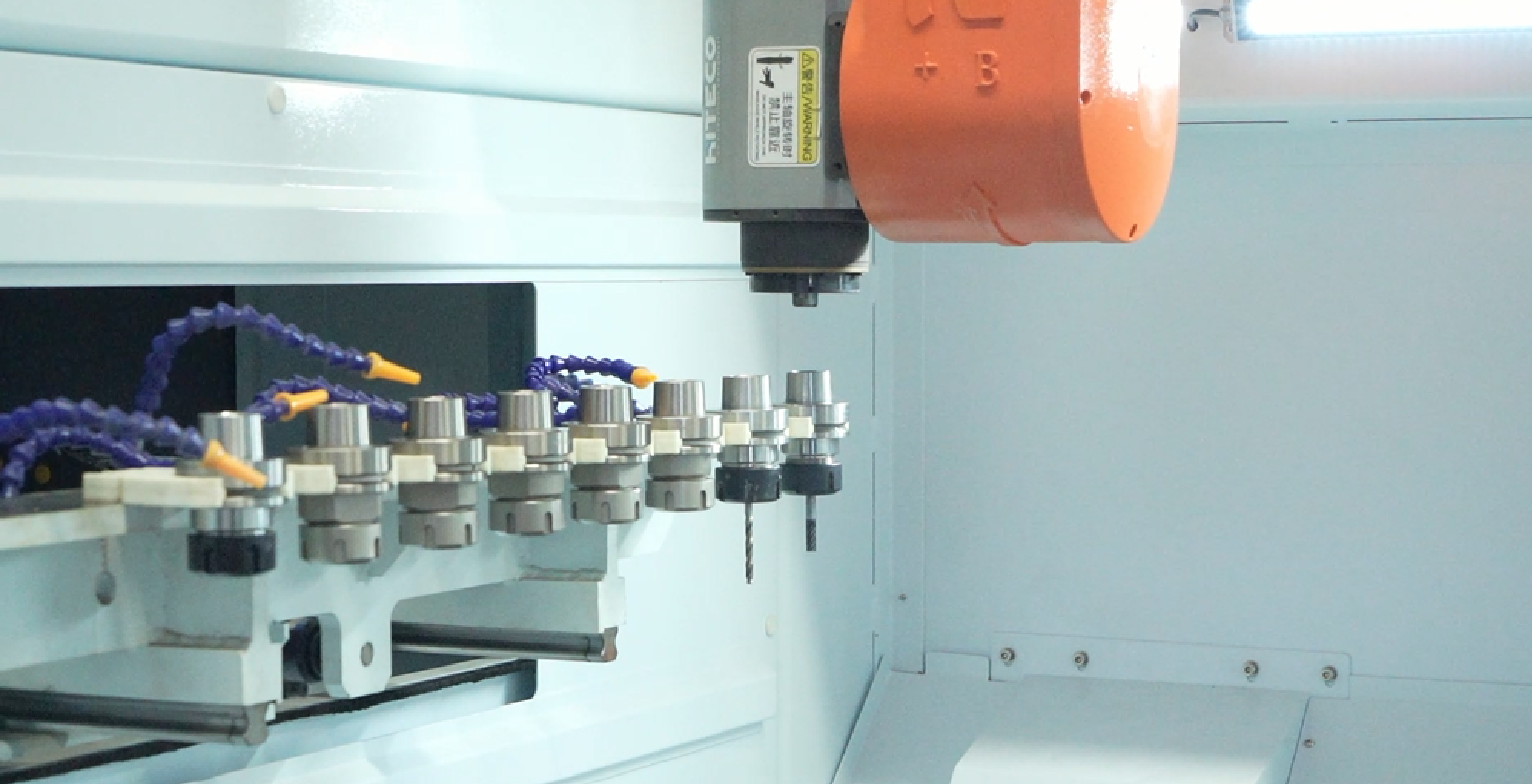

El equipo combina potencia, velocidad y precisión, y puede equiparse con múltiples funciones como colección de polvo, cambio de herramienta automática y RTCP7. La configuración real del equipo está sujeta a los datos técnicos. El viaje de la máquina se puede personalizar de acuerdo con las necesidades de los clientes.
Parámetros del producto
Contenido | Parámetro | Contenido | Parámetro |

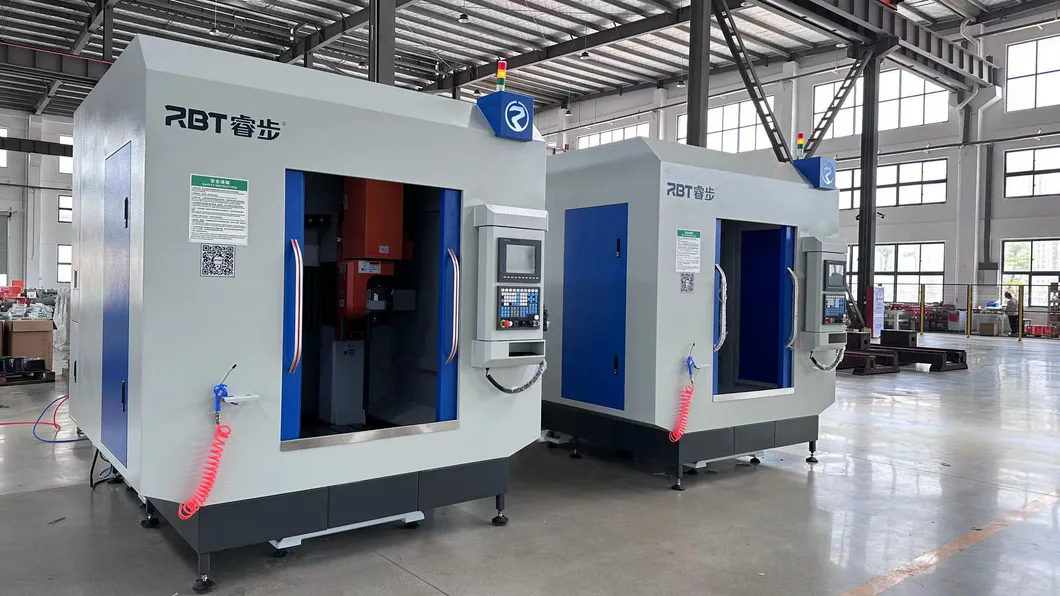

nombre | Máquina CNC de 5 eje no metálica totalmente cerrada | Marca | RBT |
modelo | RB-F5-1212-Z06 | Voltaje | 3-380V |
viaje de eje x y z | 1200*1200*600 mm | Energía con calificación de la máquina | 13kw ~ 28.35kW |
Viaje de eje c b | ± 540 °/± 120 ° | Peso | 2900 kg |
Potencia del huso | 5.5kw ~ 20kw | Dimensión | L2700*W2600*H2300 |
Sistema de control | Syntec de Taiwán | Origen de la máquina | Guangdong/Fujian |
Ventajas de productos
1. Se utiliza el sistema CNC de enlace de cinco ejes Syntec. La máquina combina energía, velocidad y precisión, el cliente puede solicitar otras funciones opcionales como la recolección de polvo, el cambio automático de herramientas y RTCP.

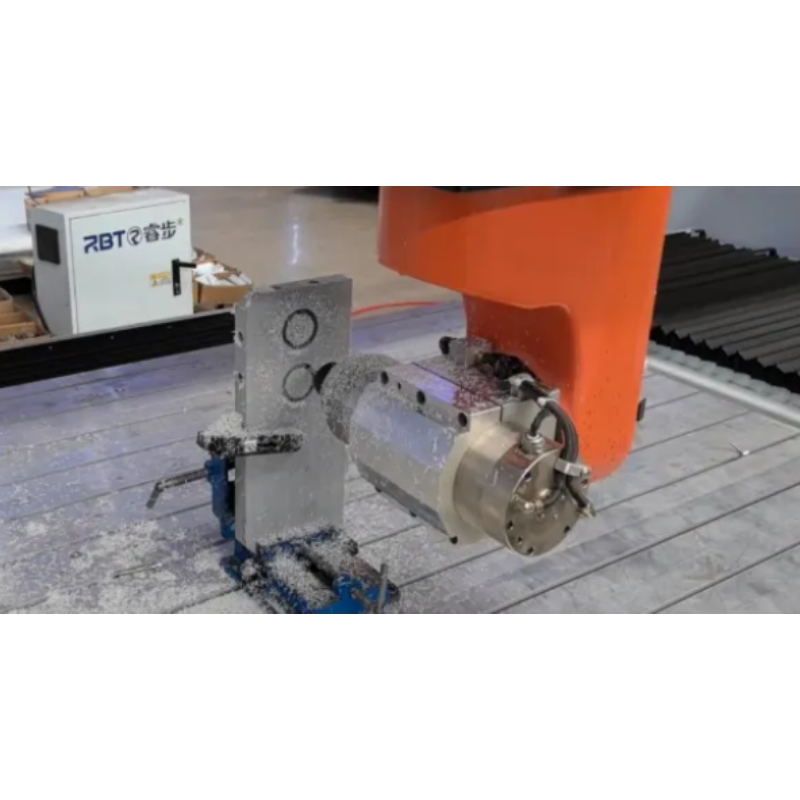

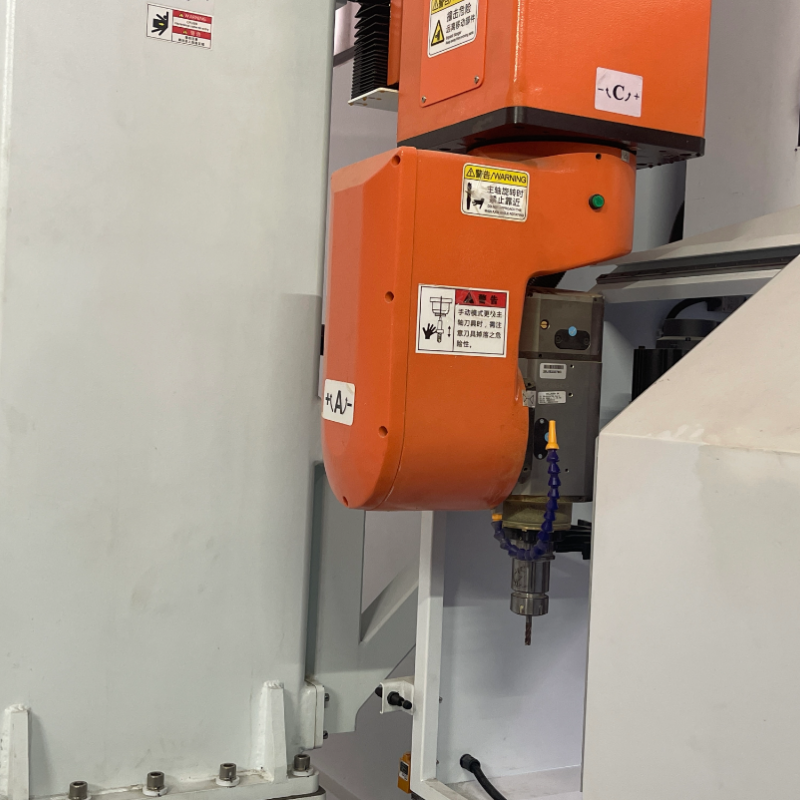

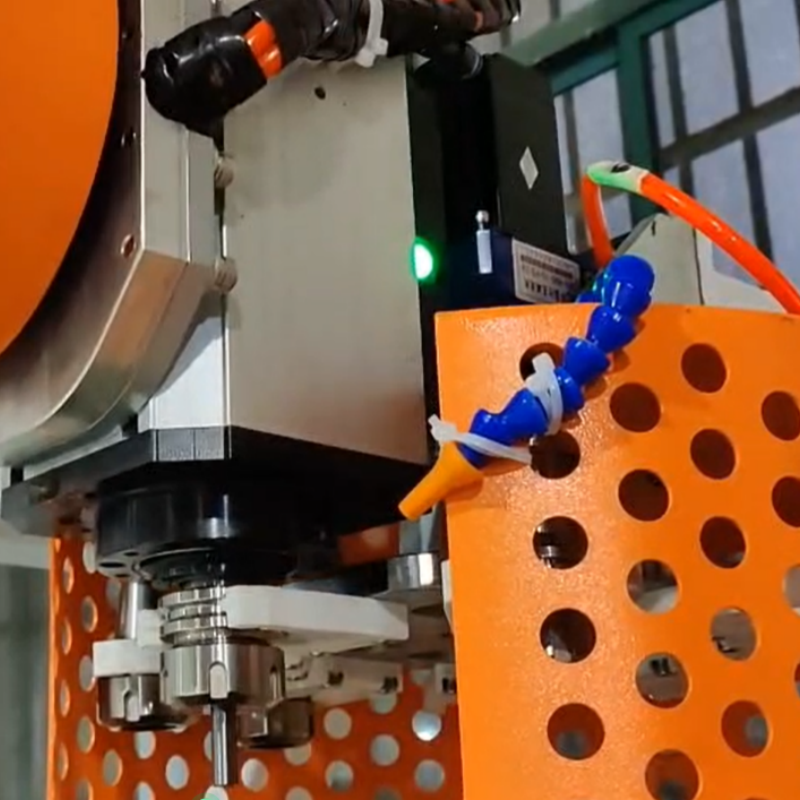

2. El cabezal de fresado tiene 2 coordenadas rotativas continuas CNC: el 4to (c) eje y el 5º (b) eje, realizando el procesamiento de enlace (incluidas las funciones de molienda y la rodadura de agujeros). Se pueden elegir diferentes marcas de huso de mecanizado de alta velocidad como Italia Hiteco.
3. Se adopta el lecho de acero soldado, la cama es sólida y las partes clave se agregan con placas acanaladas. El material principal es el tubo rectangular Q235, el grosor de la pared es de 10 mm, y el grosor de la placa de conexión no es inferior a 20 mm. El lecho ha sufrido un análisis de elementos finitos (FEA) y diseño, y todas las partes del lecho han sido aliviadas de estrés (tratamiento de envejecimiento sin vibración) antes del mecanizado, proporcionando una base rígida y estable para la máquina.
4. X/Y El eje adopta la guía lineal de control deslizante de cuatro filas de doble fila Taiwan CSK;
El eje Z adopta la guía lineal de control deslizante de cuatro filas de doble fila de Taiwan Hiwin;
El eje x/y/z adopta la varilla de tornillo de precisión TBI de Taiwán ；
El eje C/B adopta el reductor hueco de backlash cero de alta torca japonés Sumitomo.
5. La máquina adopta el método de suministro central de aceite y adopta el método de inyección automática de aceite y lubricación para todas las piezas móviles mecánicas, como varillas de tornillo y rieles guía, lo que mejora en gran medida la vida útil de la máquina.
Procesamiento de materiales

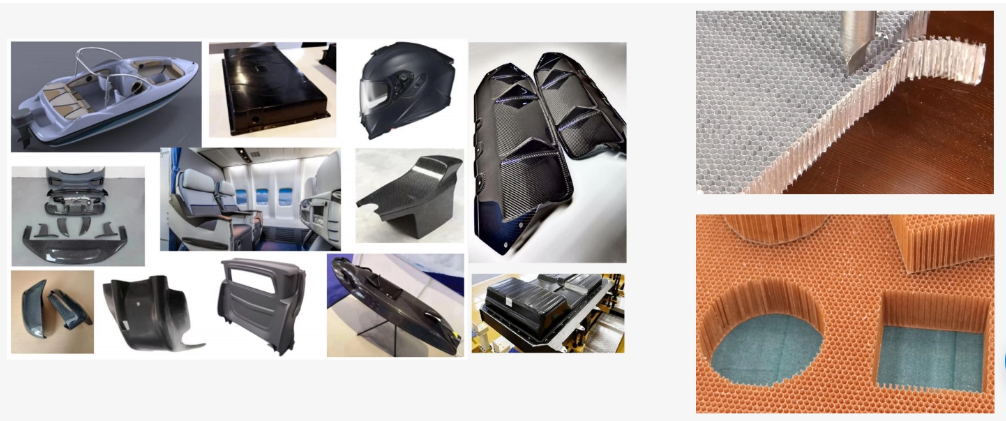

Materiales compuestos: fibra de carbono (PCM/RTM/SMC/LFT, etc.), fibra de vidrio, carbono/carbono, etc.;
Plastics: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, acrílico, etc.;
Otro material no metálico: esponja de alta densidad, espuma de espuma de poliestireno, madera, madera sustituta, piedra, yeso, etc.
Aplicación de la máquina

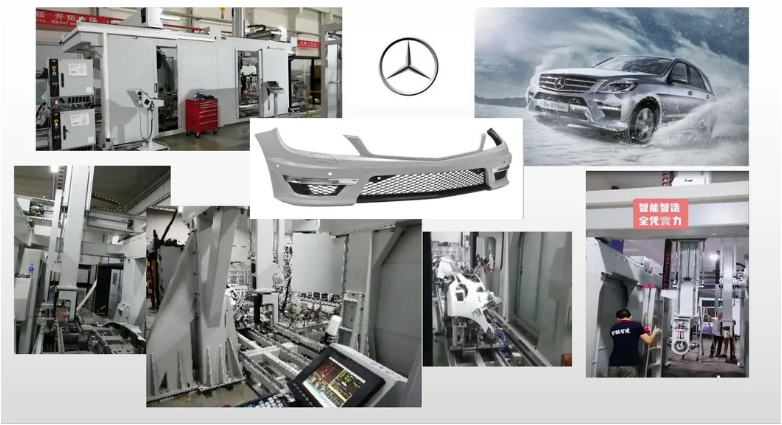

Fabricación de moho, procesamiento de materiales compuestos y procesamiento de termoformado de lámina gruesa en industrias como aeroespacial, tránsito ferroviario, interior y exterior automotriz, artículos deportivos, belleza médica, productos blancos, artesanías y artículos sanitarios.
