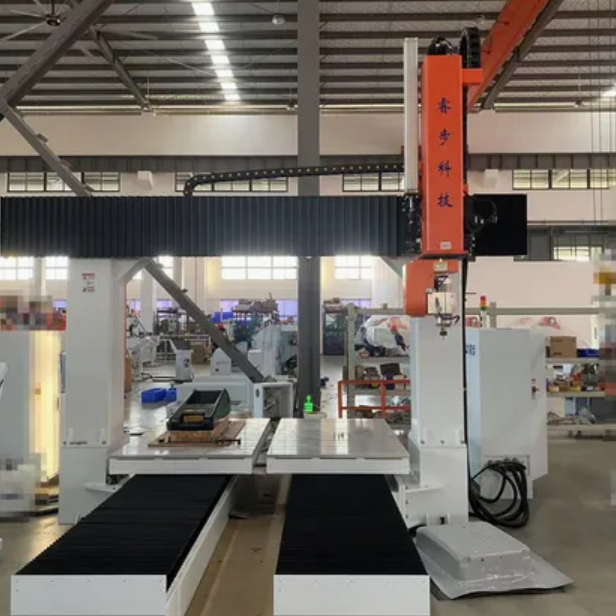

Máquina CNC de múltiples eje de alta velocidad para procesamiento de material compuesto

Cuenta con dos tablas de trabajo separadas para mejorar la productividad, permitiendo que una se cargue o descargue mientras la otra está en funcionamiento. Fuera de un husillo rápido para eliminación rápida de material y un mecanismo de control resistente para la exactitud, es adecuado para una variedad de sustancias que incluyen plástico, compuestos, honeycomb, aluminio, madera, foam, resina, etc. Esta elevación de excepción de la elevación de la elevación de la elevación de cncistication artesanía.

|

 Características

1.  El sistema adopta el sistema CNC de enlace de cinco ejes Syntec, que puede completar la producción y procesamiento de  toda la superficie compleja de la pieza de trabajo en  un proceso;

2.  El trabajo  es fácil de sujetar y no se necesita ningún accesorio especial;

3.  C, el procesamiento rotativo del eje B puede reducir el ángulo muerto de procesamiento de piezas de trabajo complejas;

4.  Alta precisión de procesamiento, posicionamiento eficiente y preciso;

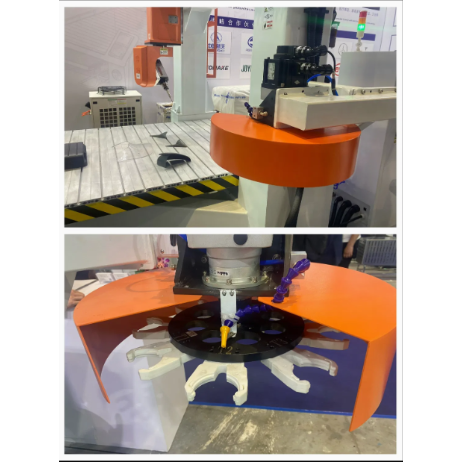

5.  El equipo combina potencia, velocidad y precisión, y puede equiparse con múltiples funciones como recolección de polvo,  cambio de herramienta automática y RTCP;

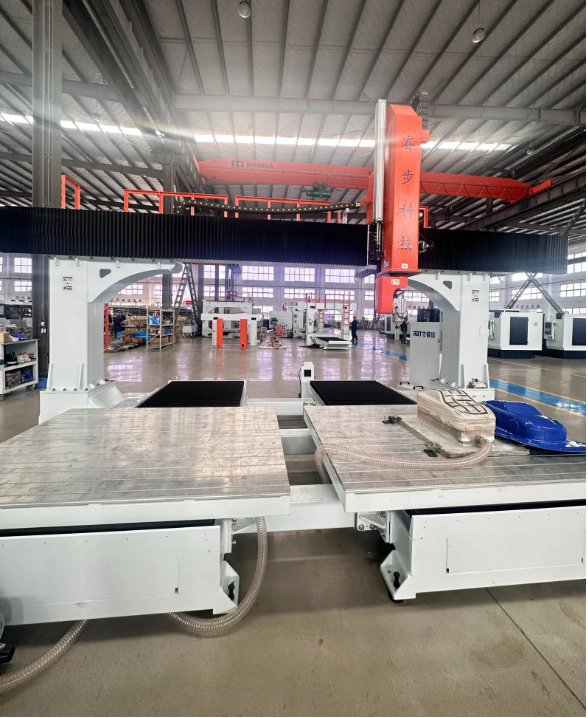

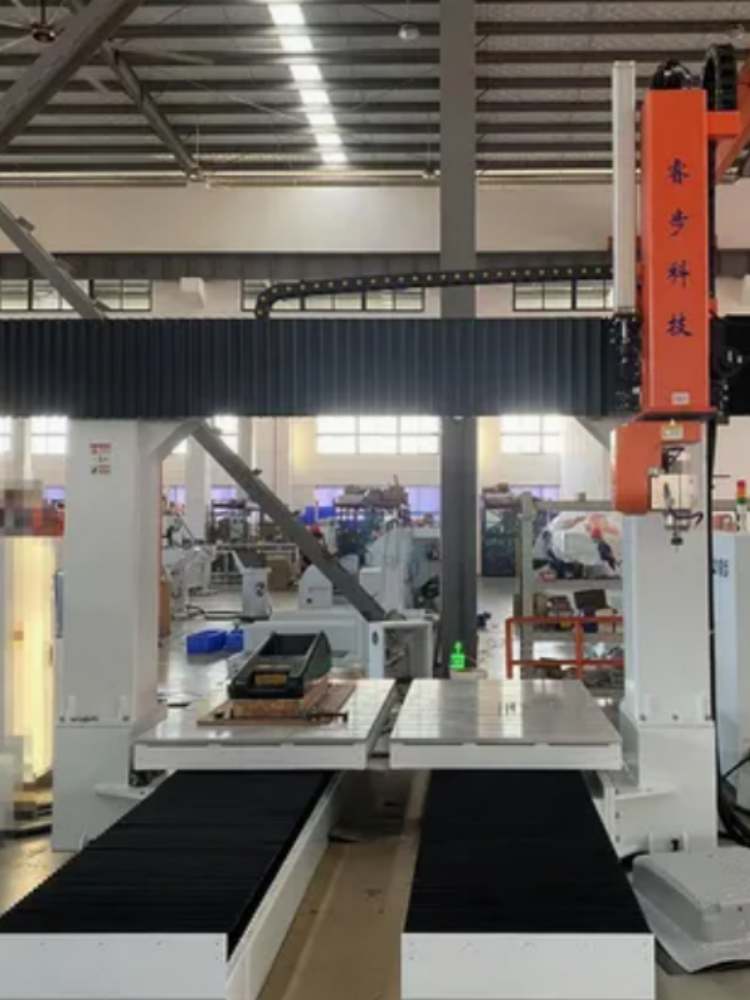

6.  Hay dos plataformas de corte independientes a la izquierda y a la derecha, al cambiar el producto procesado que un lado puede mantenerse  quieto. lo que mejora la seguridad y  reduce la  intensidad laboral de  los trabajadores; También  puede  procesar grandes piezas de trabajo, y las estaciones Let y Right se pueden procesar simultáneamente como  una sola tabla de trabajo  y el tamaño de procesamiento de un solo producto se duplica en la dirección del eje X;

7. La configuración real del equipo está sujeta a los datos técnicos, el viaje de la máquina se puede personalizar de acuerdo con las necesidades de los clientes.

|

 Parámetro

Nombre del producto	Centro de mecanizado de 5 eje no mental
Tornillo	TBI de Taiwán
Guía lineal	CSK de Taiwán
Rack	Liangchi
Servo	Inovio

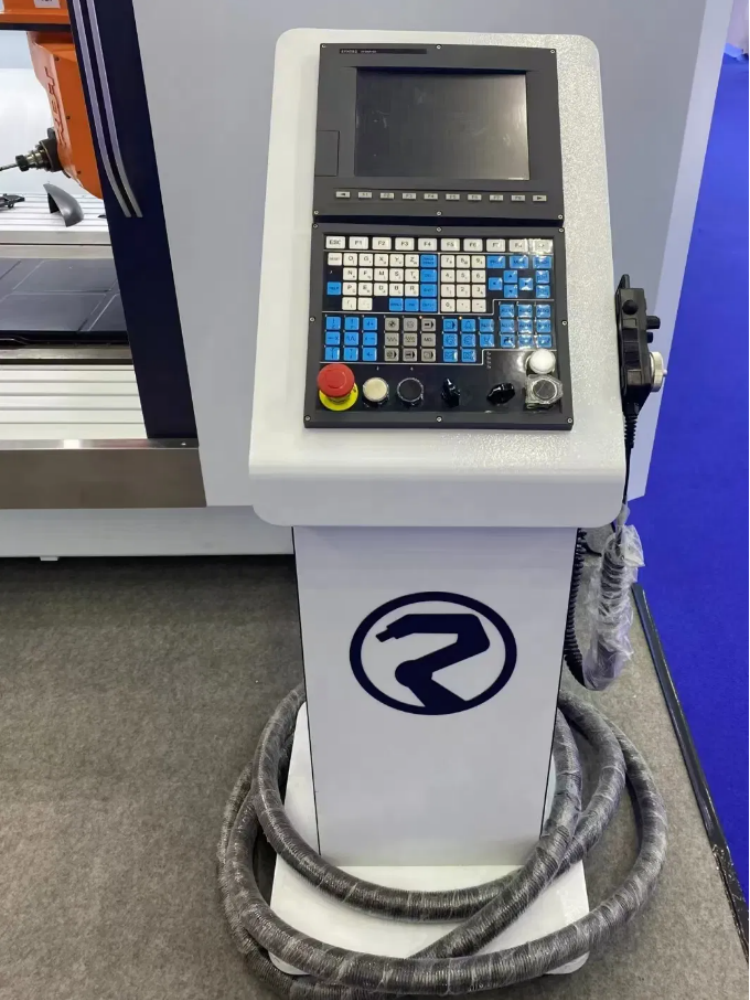

Sistema de control	Syntec de Taiwán
Componentes eléctricos	Francia* Schneid.er

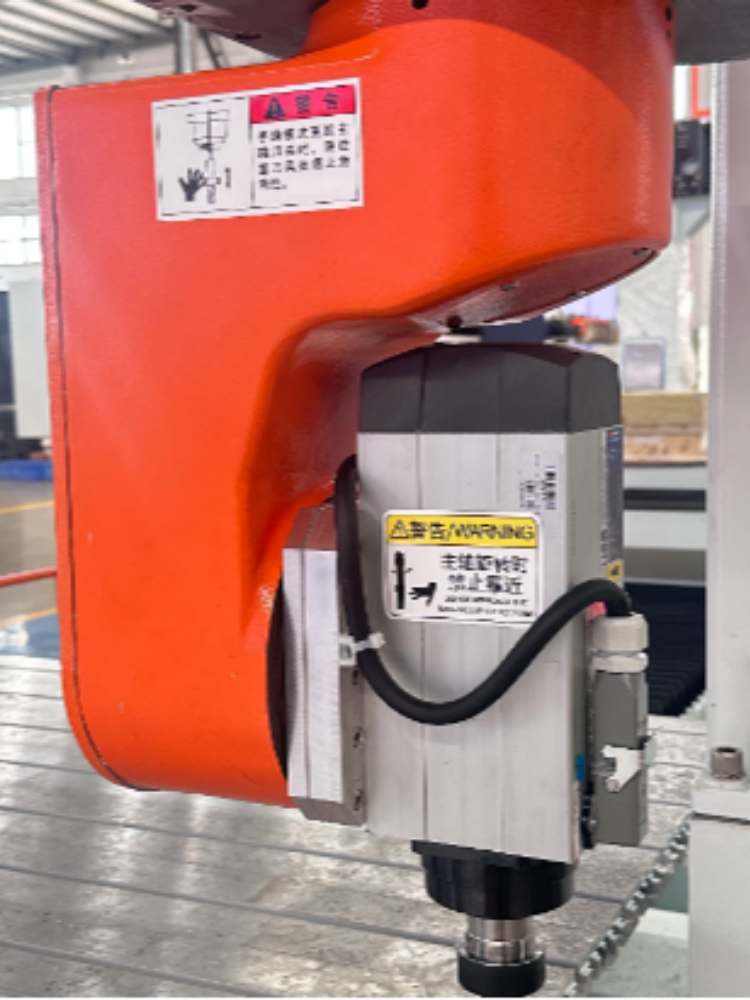

Huso	RBT
Potencia del huso	5.5kW/24000 rpm/enfriamiento de agua
Convertidor de frecuencia	Sinovo
Componentes neumáticos	Taiwán Airtac
Reductor del eje x	Japón* Shimpo
Ángulo de rotación del eje B	± 120 °
Ángulo de rotación del eje C	± 540 °
Repetibilidad de la máquina herramienta (dentro de 300 mm)	± 0.05 mm
Potencia total	14.5kW (sujeto al equipo real)
Frecuencia	L3482*W3350*H3768 mm
Peso	4100GK

Videos de máquina



Detalles del producto

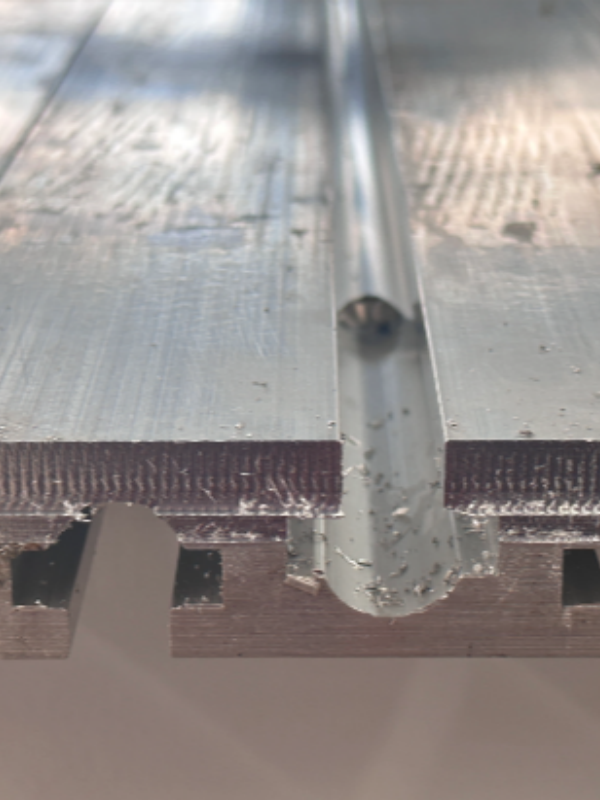

Pisos de enfriamiento

Solicitud

Aerospace Industry:  Manufacturing of complex and precision-critical components

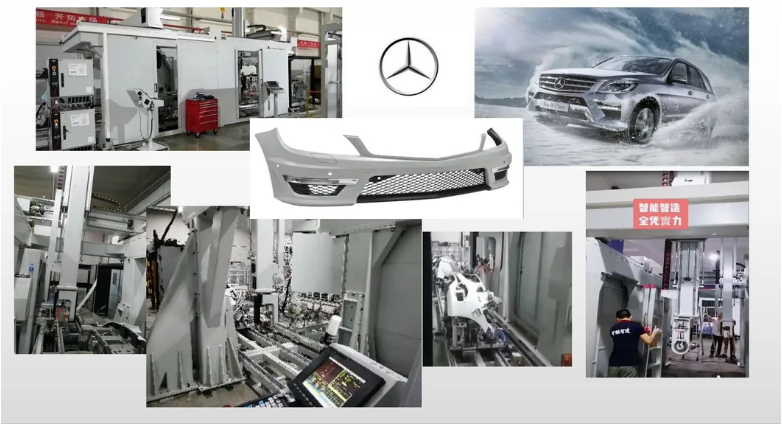

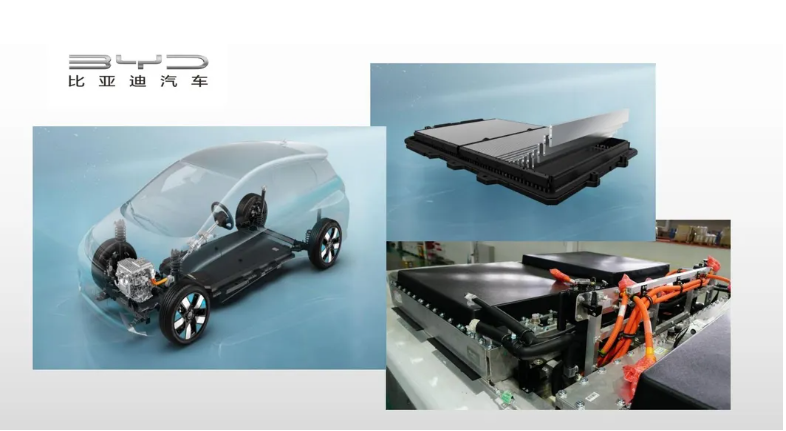

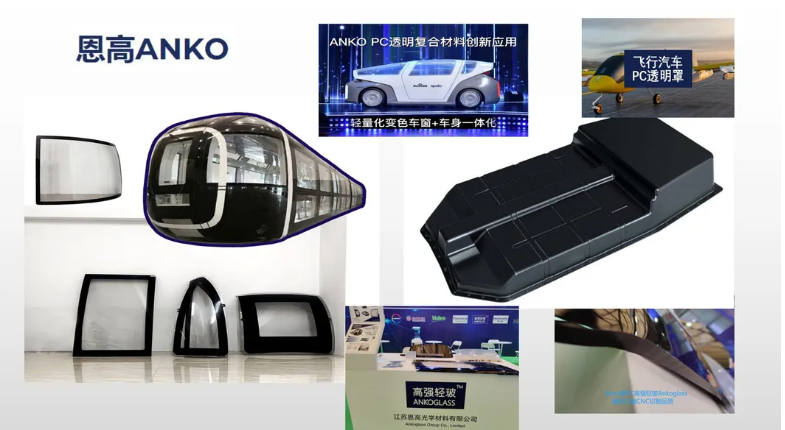

Automotive Industry:  Production of intricately designed interior/exterior parts
Medical & Aesthetic Devices:  Fabrication of high-precision, ultra-clean components
Mold Manufacturing:  Creation of molds with sophisticated geometries
Woodworking Sector:  Detailed engraving and contouring on hardwood, MDF, and engineered lumber
Architectural Engineering:  Custom fabrication of Elementos estructurales no estándar
de señalización y pantalla:  corte de precisión de tableros de publicidad de gran formato y estructuras de exhibición

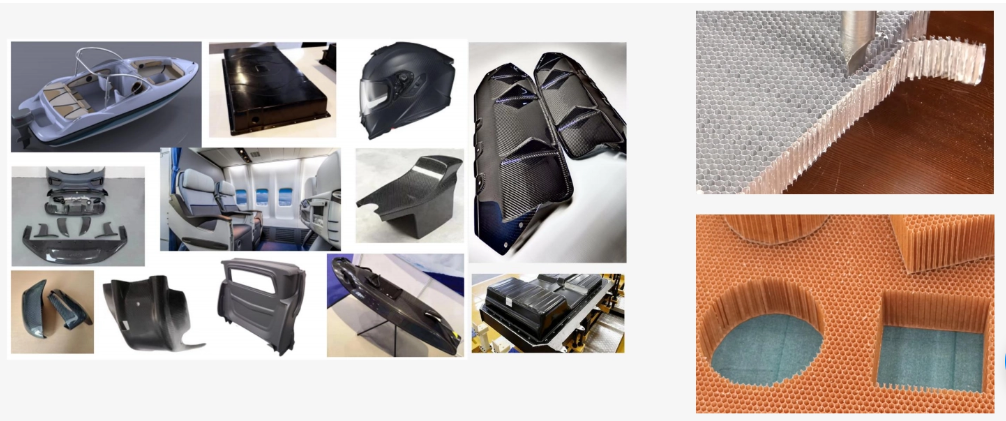

Materiales procesables

Plásticos/compuestos termoformados:

• Materiales compuestos:


• Fibra de carbono (procesos PCM/RTM/SMC/LFT)

• Polímeros reforzados con fibra de vidrio (GFRP)

• Compuestos de carbono-carbono




Ingeniería de plásticos:

• ABS, PVC, policarbonato (PC), polipropileno (PP), poliestireno (PS), polietileno (PE), PET, HDPE, PETG,   acrílico

•


• Sustratos no metálicos:

• Espuma de alta densidad / poliestireno expandido (EPS), tableros de aislamiento XPS / madera natural, compuestos de madera (WPC), piedra, yeso, yeso

•


• Metales suaves y estructuras híbridas:

• Aleaciones de aluminio / cobre, aleaciones de zinc / núcleos de panal de papel de aluminio
