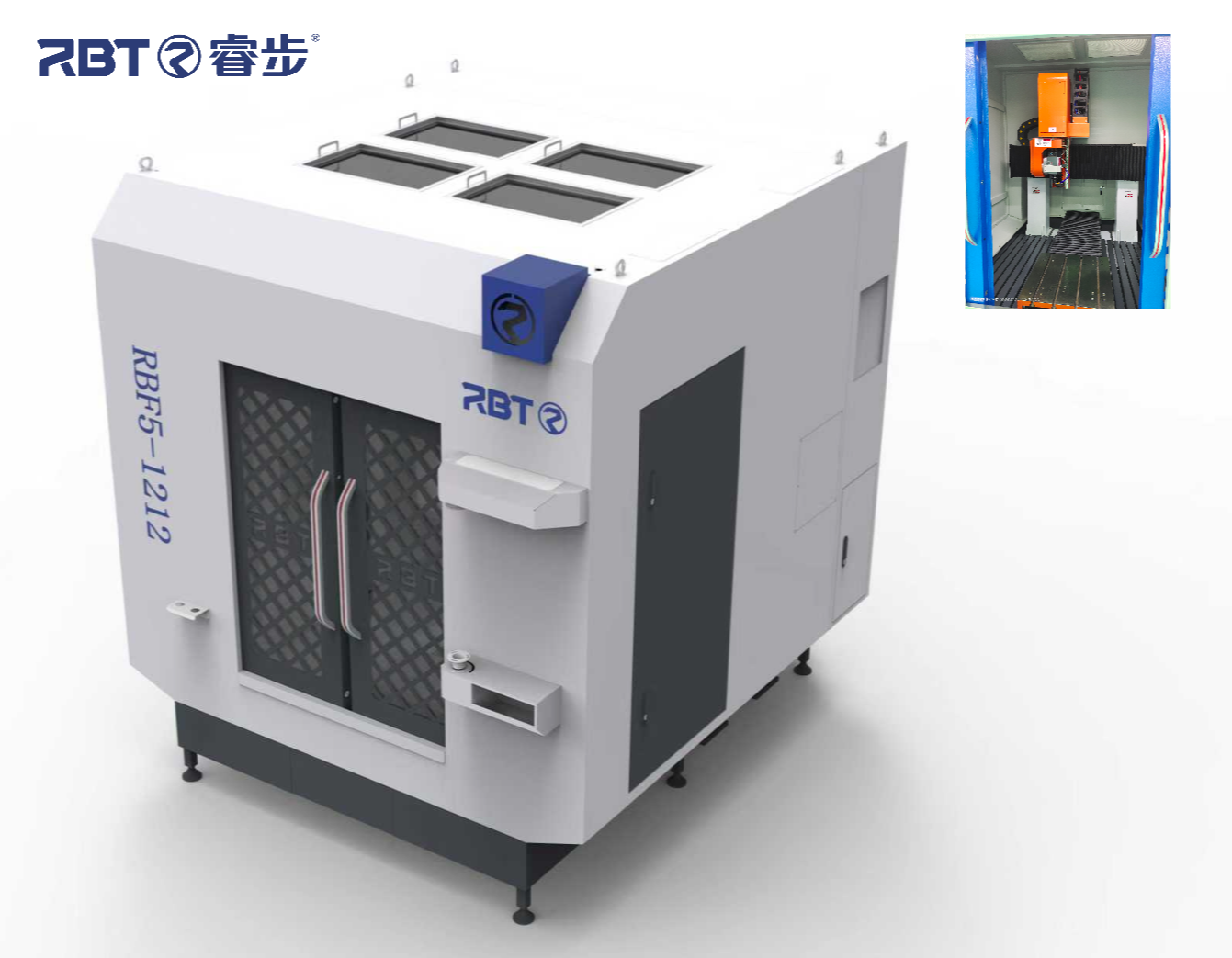

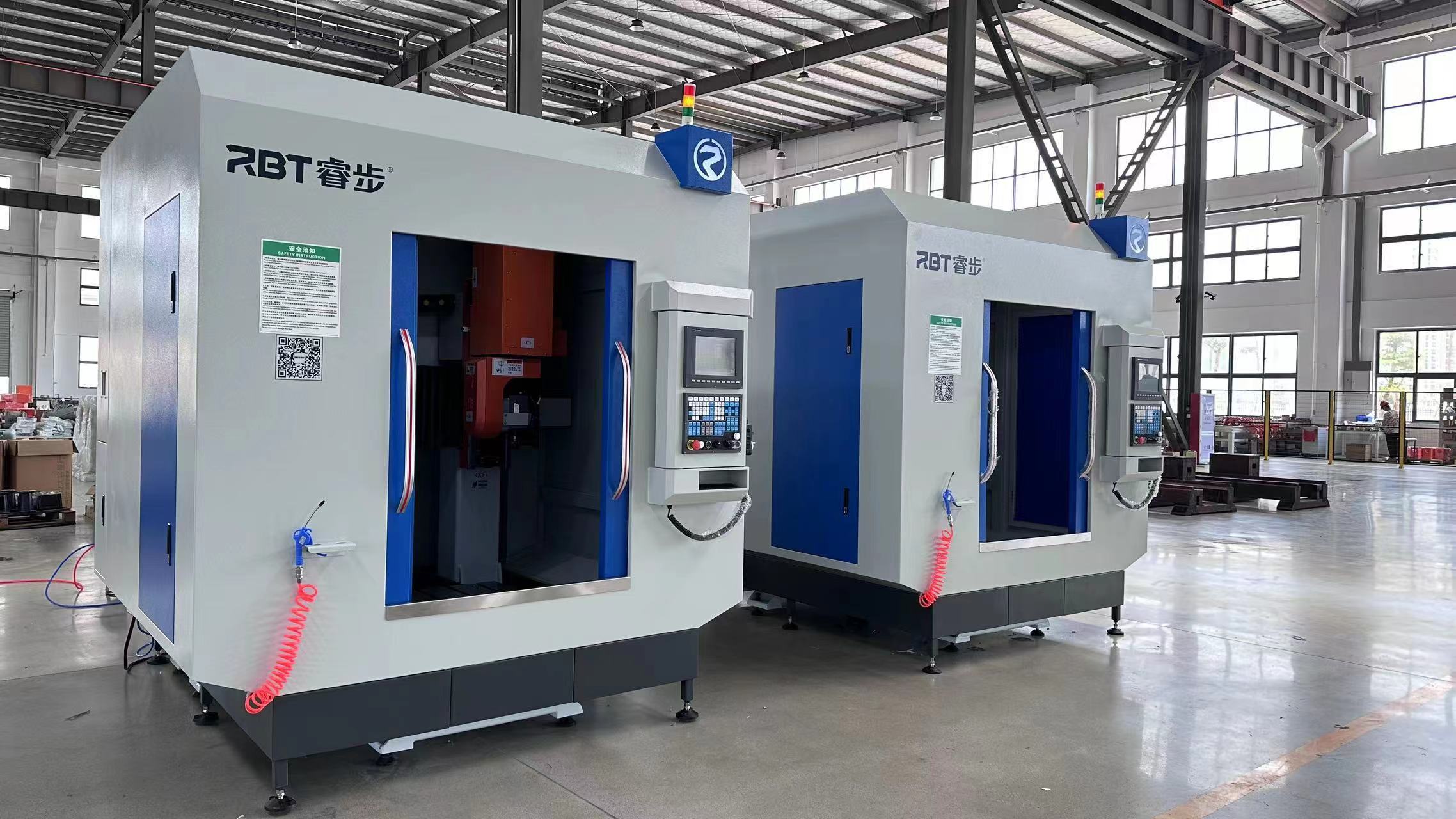

Mini Máquina CNC de 5 ejes para piezas pequeñas

La máquina CNC Mini 5 Axis CNC está diseñada para mecanizar pequeñas partes de plásticos, compuestos CFRP y GFRP, y aluminio. Las aplicaciones típicas incluyen ingeniería mecánica, industrias automotrices y aeroespaciales, fabricación de modelos, la industria del ocio y el sector sanitario.

• Control avanzado de 5 ejes : la máquina está equipada con un sistema CNC de enlace Syntec Five-Exis que permite movimientos tridimensionales complejos y el procesamiento de formas intrincadas y superficies curvas. Simens o Fanuc también está disponible de depósito de las necesidades del cliente.

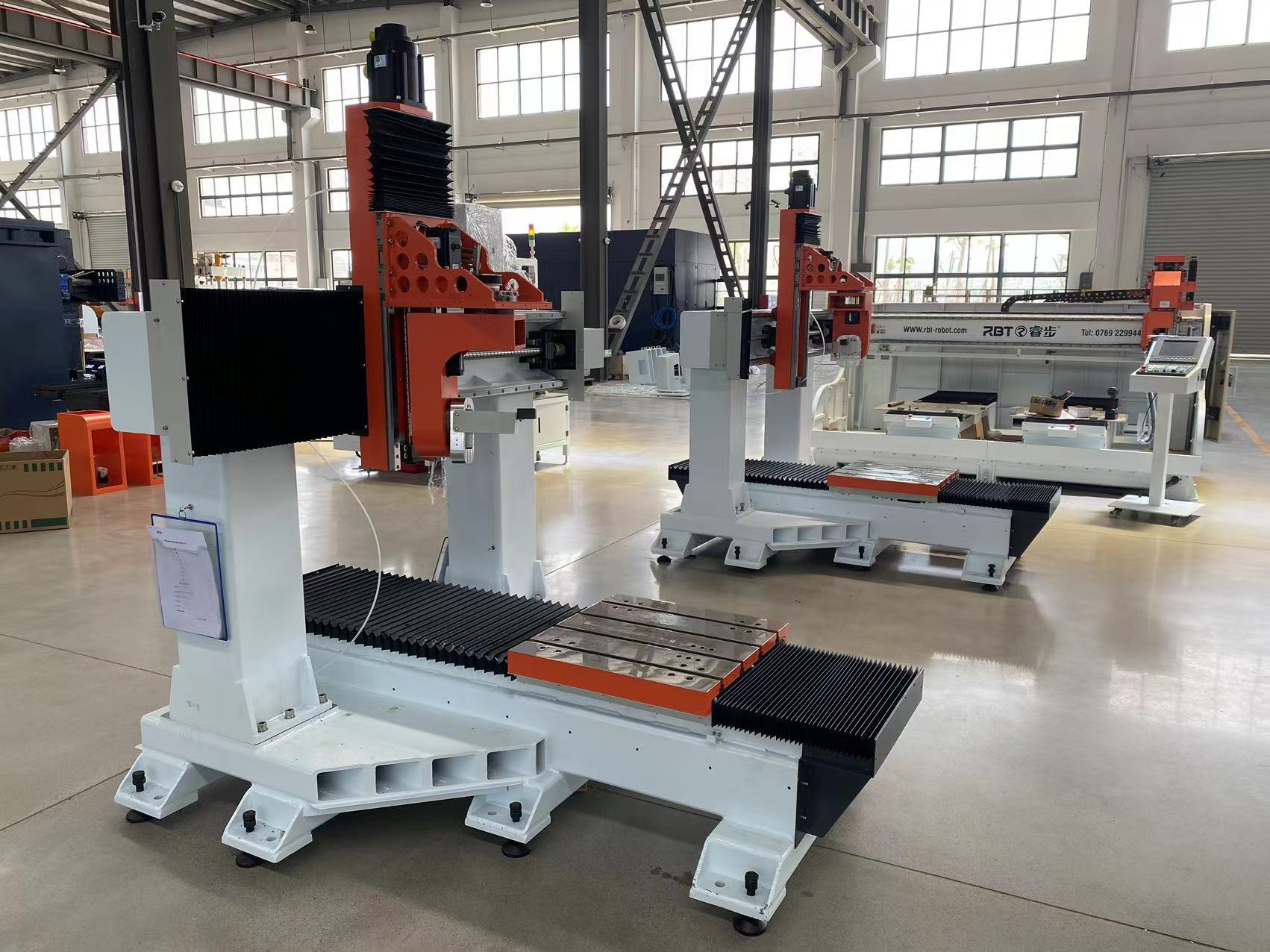

• Cabeza de fresado con ejes giratorios : presenta una cabeza de fresado con dos coordenadas rotativas CNC continuas (los ejes 4 y quinto), lo que le permite realizar operaciones como fresado y rodamiento de agujeros.
  Spindle : se puede equipar con hiteco / hsd / otra marca de husillos de 5.5kW-42kW para sus opciones.
  Cambiador automático de herramientas : la máquina tiene una revista de herramientas de 8 estaciones para cambios automáticos y rápidos de herramientas, lo que mejora la eficiencia en la producción.

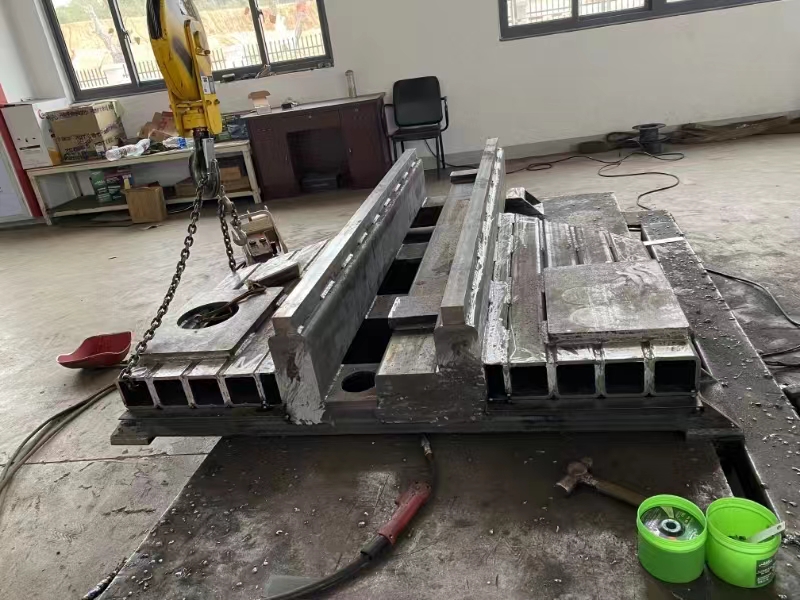

• Construcción robusta : un lecho de acero soldado con placas acanaladas proporciona una base sólida. El material de la cama es un tubo rectangular Q235 con un espesor de pared de 10 mm, y las placas de conexión no tienen menos de 20 mm de espesor.

• Componentes de alta calidad : utiliza guías lineales de CSK de Taiwán y Hiwin, varillas de tornillo de precisión TBI y un reductor hueco de backlash cero de alta torca de Sumitomo japonés para el eje C/B. La longitud de la herramienta Renishaw y los sistemas de detección de roturas estarán disponibles para la opción.

• Sistema central de suministro de aceite : la máquina tiene un sistema automático de inyección de aceite y lubricación para todas las piezas móviles mecánicas, mejorando la vida útil.
  Más de 350 en total de nuestro sistema modular.

• Sistema de recolección de polvo : la mesa de trabajo única y la estructura de la sala de protección cumplen con la protección de seguridad y la prevención de escombros durante la producción; El dispositivo de recolección de polvo de drenaje del piso coopera con el colector de polvo de alto rendimiento para recolectar restos de procesamiento externos.

Parámetro técnico

Solicitud

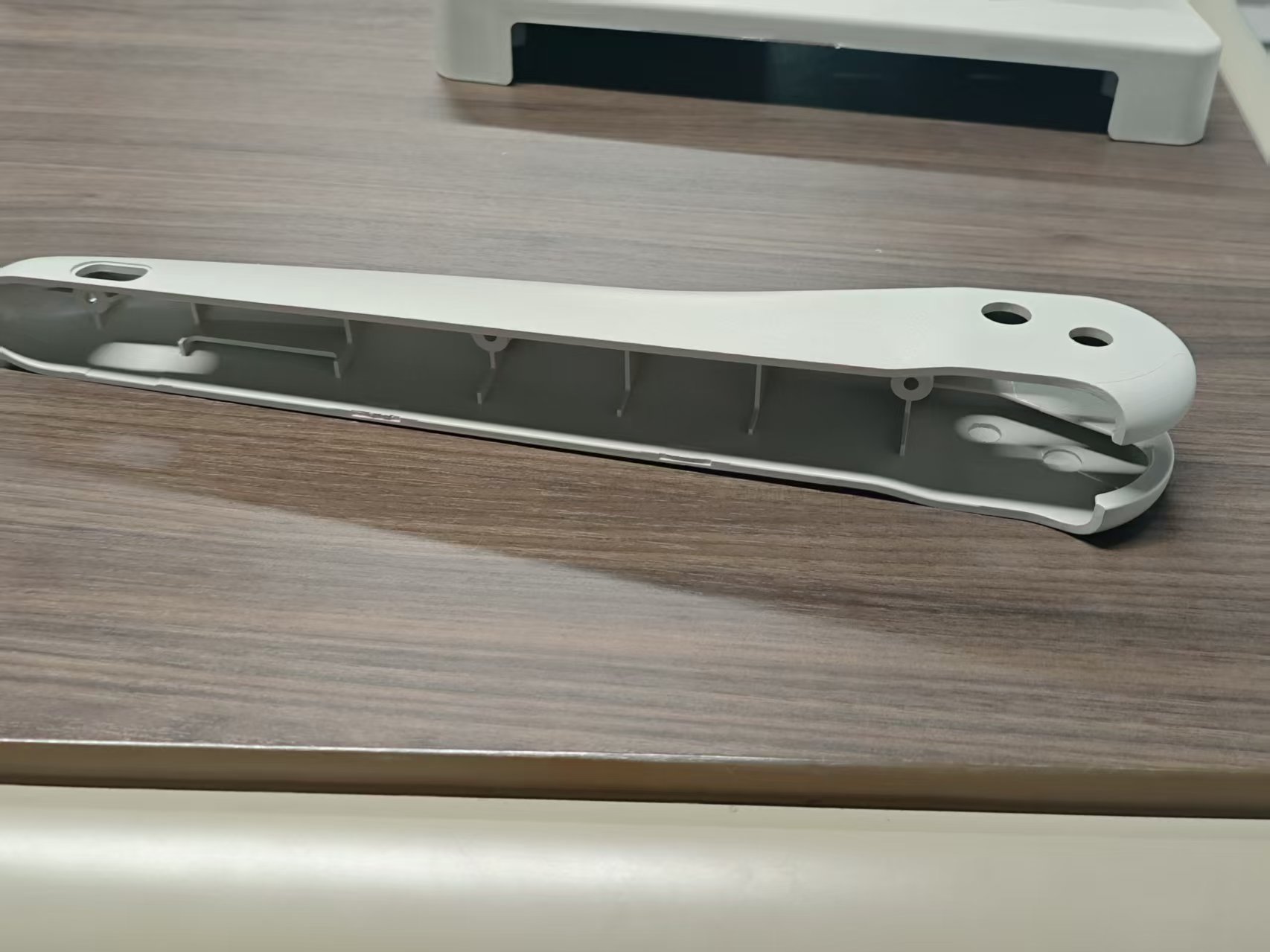

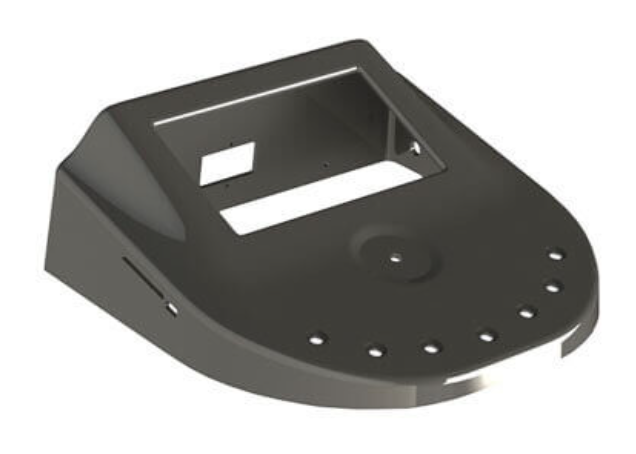

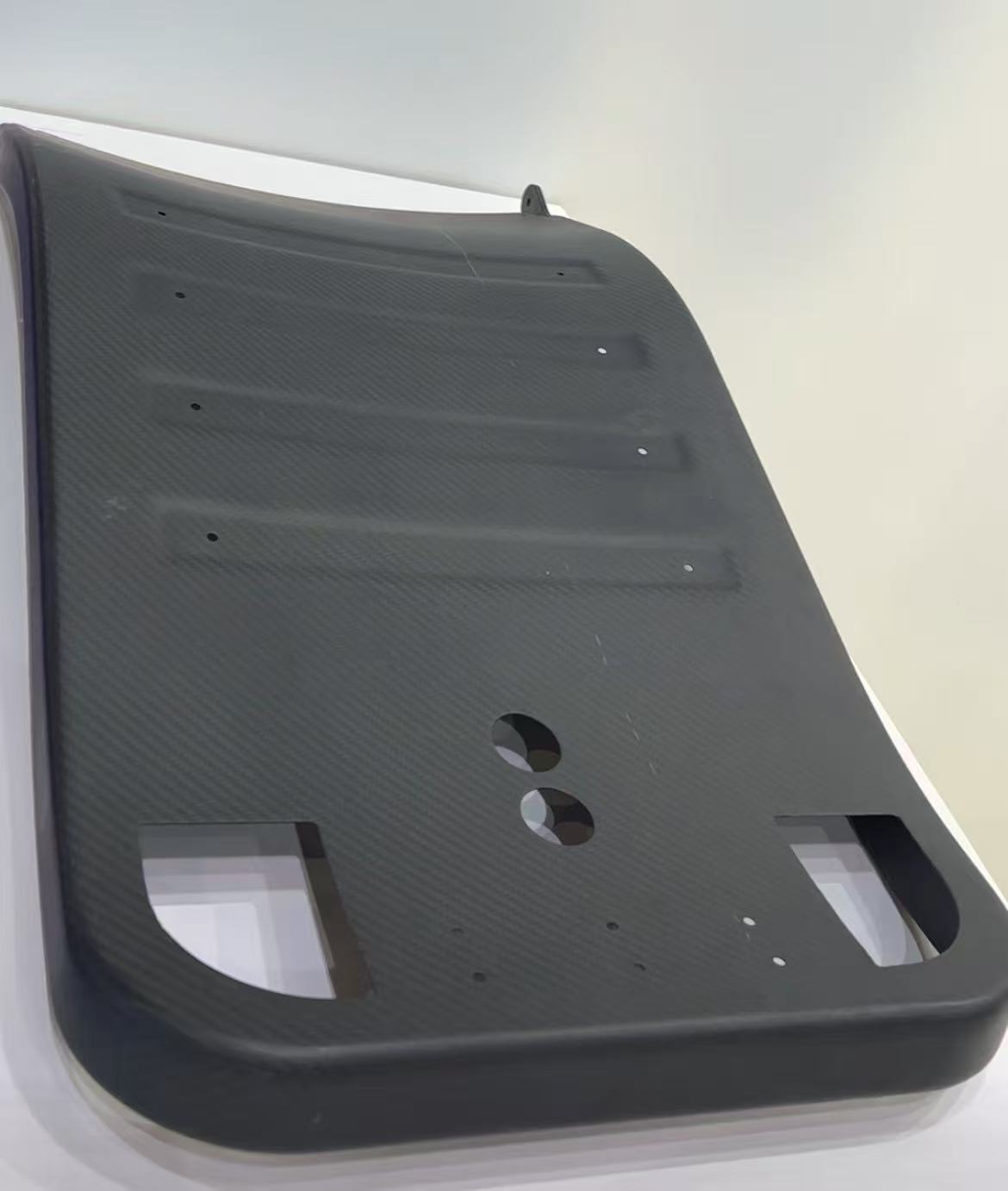

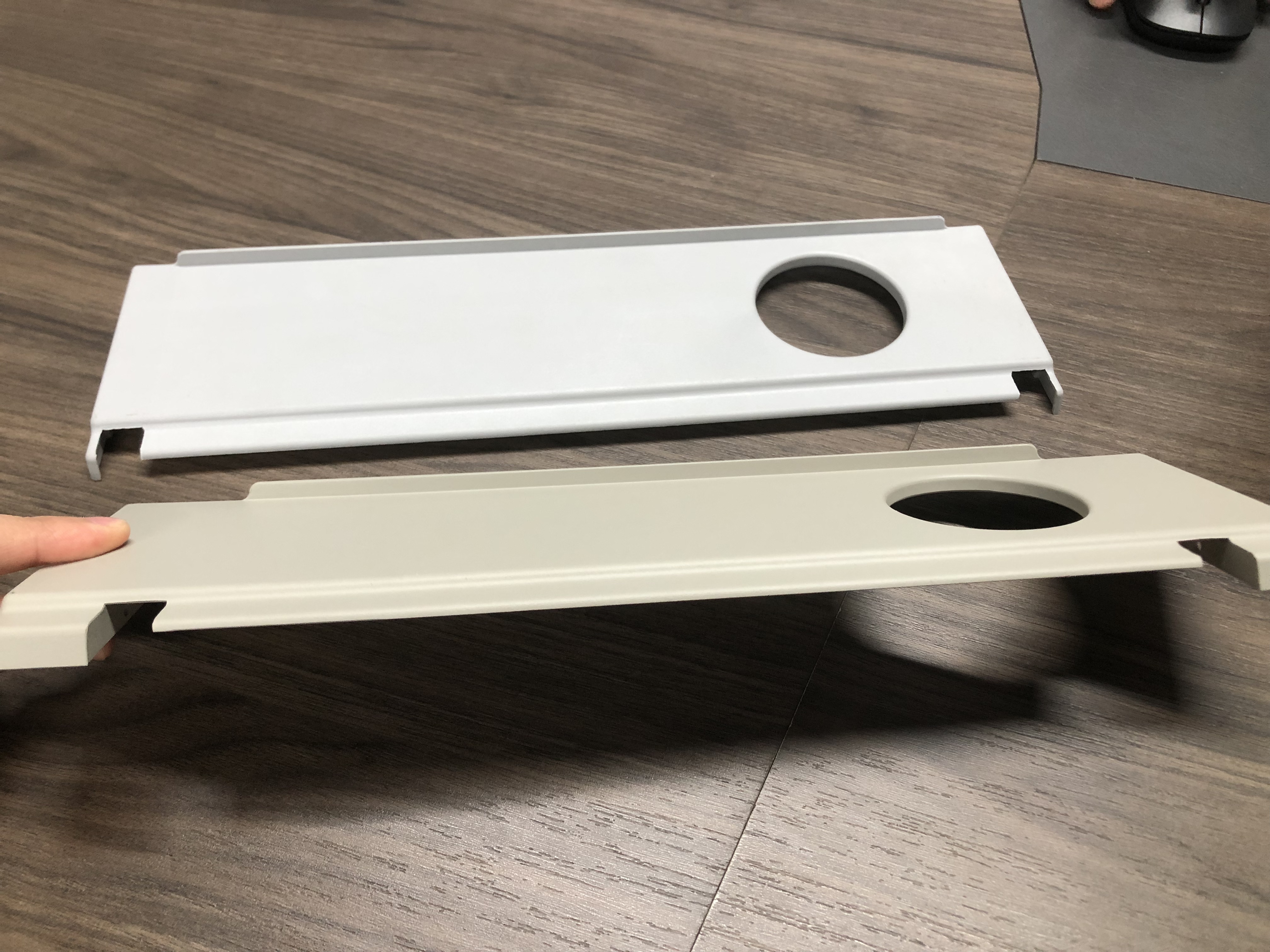

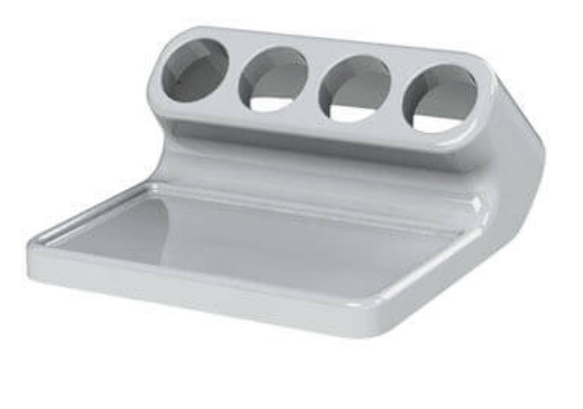

Un centro compacto de mecanizado CNC de cinco ejes para partes pequeñas de plástico, fibra de carbono, fibra de vidrio, etc. Se usa ampliamente en componentes aeroespaciales, automotrices, médicos y de moho para componentes de precisión.
