RB-F6-2520-Z08
RBT
Características clave
1. La construcción soldada de acero incluye el ariete, las columnas izquierda y derecha, las vigas transversales y una mesa de trabajo con ranura en T, mientras que los componentes mecánicos principales están aliviados de tensión, lo que ofrece una mayor amortiguación de vibraciones y estabilidad de temperatura.
2. El sistema CNC de precisión de cinco ejes es conocido por su alta precisión, operación versátil, capacidades de procesamiento inteligente y una función para evitar colisiones que protege contra daños mecánicos debido a un exceso de alcance operativo.
3. El cabezal de cinco ejes está fabricado con hierro fundido duradero, equipado con un reductor RV o armónico de precisión de alto torque importado y un husillo de alto torque, todo lo cual contribuye significativamente a la precisión y confiabilidad del proceso de mecanizado. aumentando la eficiencia.
4. El husillo cuenta con una interfaz de sujeción de herramientas HSK, que proporciona un agarre seguro de la herramienta y mantiene una alta precisión y estabilidad. Es ideal para aplicaciones de mecanizado de alta velocidad, ya que mejora eficazmente la precisión del mecanizado y el acabado superficial, y reduce sustancialmente los tiempos de ciclo.
5. El almacén automatizado de herramientas rotativas cuenta con ocho estaciones de herramientas, lo que garantiza un proceso de cambio de herramientas estable y confiable.
6. El movimiento lineal de los ejes X, Y y Z es impulsado por husillos de bolas precargados de alta precisión, lo que los hace ideales para el corte preciso y potente de componentes.
Parámetros técnicos
Nombre del producto: Fresadora CNC de 5 ejes de mesa doble
Modelo: RB-F6-2520-Z08
Recorrido efectivo del eje X: 2500 mm
Recorrido efectivo del eje Y: 2000 mm
Recorrido efectivo del eje Z: 820 mm
Ángulo de rotación del eje B: ±130°
Ángulo de rotación del eje C: ±540°
Velocidad máxima del eje X/Y: 35 m/min
Velocidad máxima del eje Z: 20 m/min
Precisión de repetición (dentro de 300 mm): ±0,05 mm (o personalizarse)
Voltaje: 380V
Potencia total: 14,5 KW
Potencia del husillo (personalizable): 5,5 KW (o personalizarse)
Frecuencia: 50 HZ
Peso: 4,1 T
Tamaño: L3482W3350H3768mm

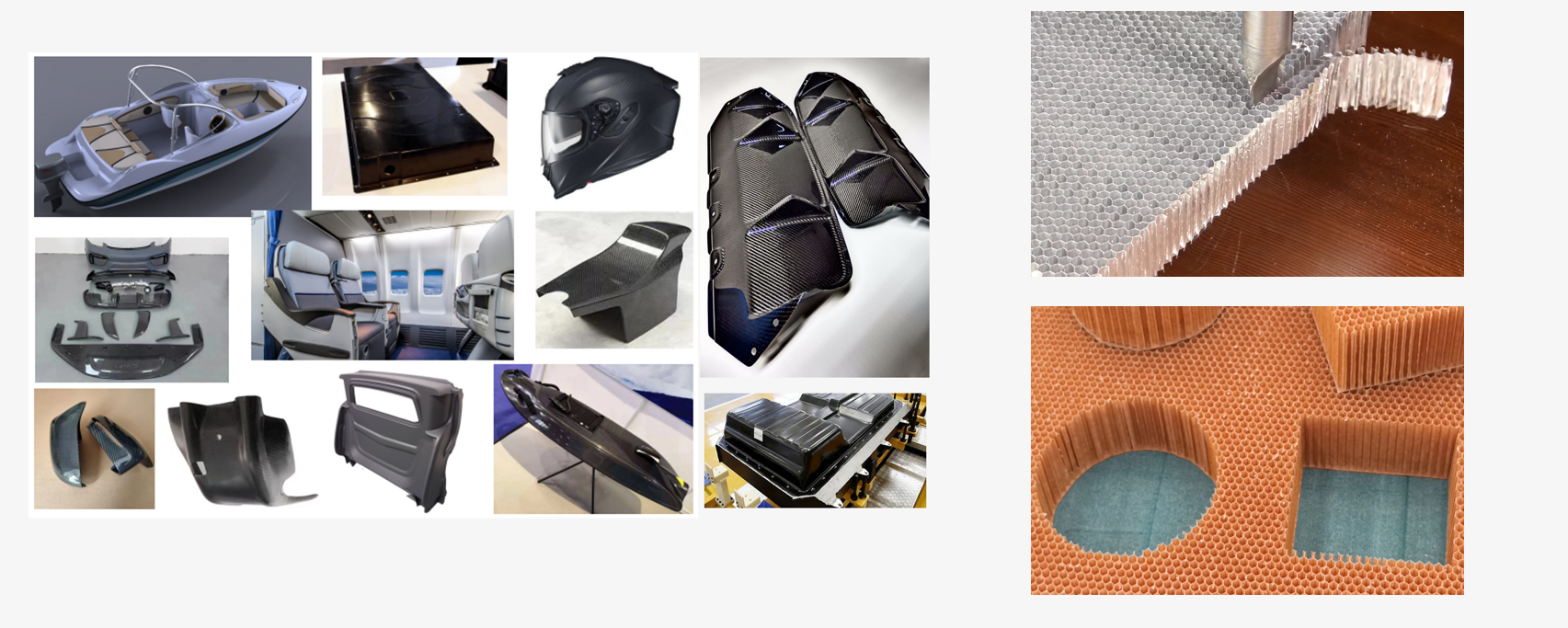

Material de aplicación
Sustituya la madera, EPS, espuma, ABS, aleación de aluminio, acrílico, madera, fibra de vidrio, caucho, plástico, resina, carbono, fibra de vidrio, yeso, lodos, compuestos poliméricos y materiales mixtos carbonizados no metálicos.
Industria de aplicaciones

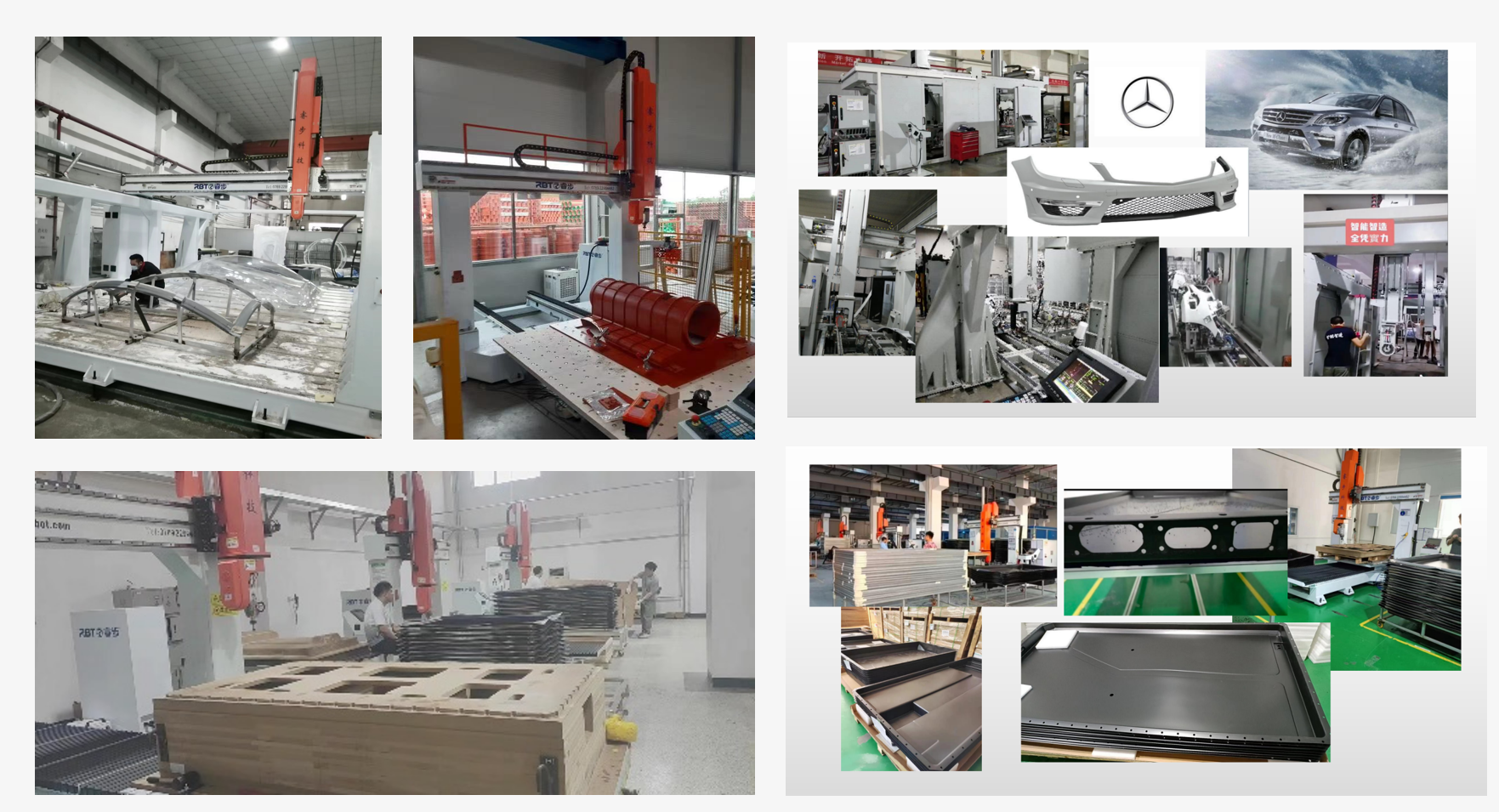

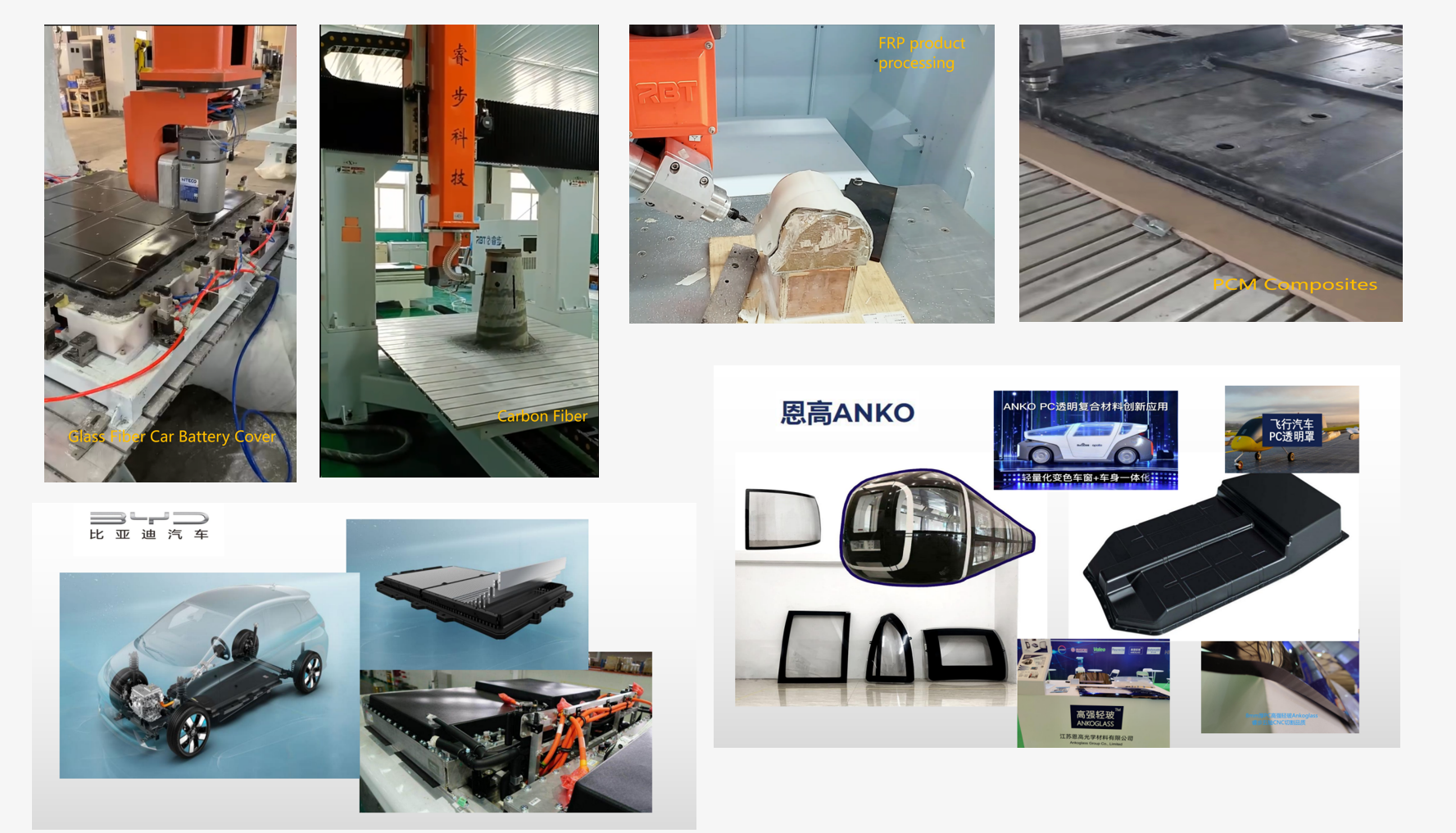

Aeroespacial, tránsito ferroviario, interior y exterior de automóviles, energía y construcción, marino, embalaje, médico, patrones y moldes, y artículos sanitarios
H¿Cómo utilizar una fresadora CNC de 5 ejes?
Cargue el programa de mecanizado en el sistema de control numérico (NC) de la fresadora cnc de 5 ejes, encienda la máquina e inicie el programa de mecanizado. El sistema NC controla el movimiento de la herramienta de corte y la trayectoria de mecanizado, realizando varias operaciones de mecanizado complejas de forma automática según los parámetros de mecanizado. Una vez completado el mecanizado, es necesario inspeccionar y medir los resultados del mecanizado para garantizar que la precisión del mecanizado cumpla con los requisitos. Los centros de mecanizado de pórtico suelen estar equipados con un sistema de medición automático que puede detectar automáticamente los resultados del mecanizado y generar un informe de inspección. Si es necesario volver a trabajar la misma pieza, se puede llamar directamente al programa de mecanizado escrito previamente para el procesamiento por lotes.
