RB-F5-1212-Z06
RBT
84659990
Introducción a la máquina RB-F5-1212-Z06
Material aplicable para Máquina CNC de 5 ejes:
materiales compuestos: fibra de carbono (PCM/RTM/SMC/LFT, etc.), fibra de vidrio, carbono/carbono, panal y otros productos;
Materiales plásticos: ABS, PVc, PC, PP, PS, PE, PET, HDPE, PETG, Acrílico, etc.;
Esponja de alta densidad, espuma de poliestireno, madera, sustitutos de madera, piedra, yeso, etc.
Esta máquina se utiliza principalmente para cortar fibra de carbono/fibra de vidrio para decoración interior y exterior de automóviles y otros materiales compuestos.
CNC viene con un sistema de eliminación de polvo, que reduce la limpieza del aire interior para cumplir con los requisitos de salud ocupacional relevantes, cumplir con los requisitos de protección ambiental y evitar enfermedades ocupacionales.
Diseñar el rango de recorrido del CNC y el número de CNC según el tamaño de las piezas existentes y la capacidad diaria.
RB-F5-1212-Z06 Parámetros
Nombre de la máquina | Centro de mecanizado de pórtico de haz fijo de alta gama de 5 ejes con gabinete completo | Marca de la máquina | RBT |
| Modelo de máquina | RB-F5-1212-Z06 | voltaje de la máquina | 3~380v |
| Recorrido del eje X/Y/Z | 1200*1200*600mm | Potencia nominal de la máquina | 13-28.35 kilovatio |
| Recorrido del eje C/B | ±540°/±120° | Peso de la máquina | 3000kg |
| Potencia del husillo | 5,5 ~ 20 kilovatio | Dimensión de la máquina | L2700*W2600*H2300mm |
| Sistema de control | Taiwán Syntec | Origen de la máquina | GuangDong/Fujián |
Mini máquina CNC de 5 ejes
| RB-F5-1212-Z06 | ||
Nombre |
Observación | |
| 1 | eje y | A prueba de polvo axial |
| 2 | Ficha de trabajo | |
| 3 | Eje X (pórtico) | A prueba de polvo axial |
| 4 | eje Z | A prueba de polvo axial |
| 5 | Eje C/B | |
| 6 | Huso | |
| 7 | Gabinete eléctrico | |
| 8 | Controlador móvil | |
| 9 | Cubierta exterior de chapa | |
| 10 | Puerta corrediza | |
| 11 | Controlador giratorio | |
| 12 | Refrigeración por agua | |

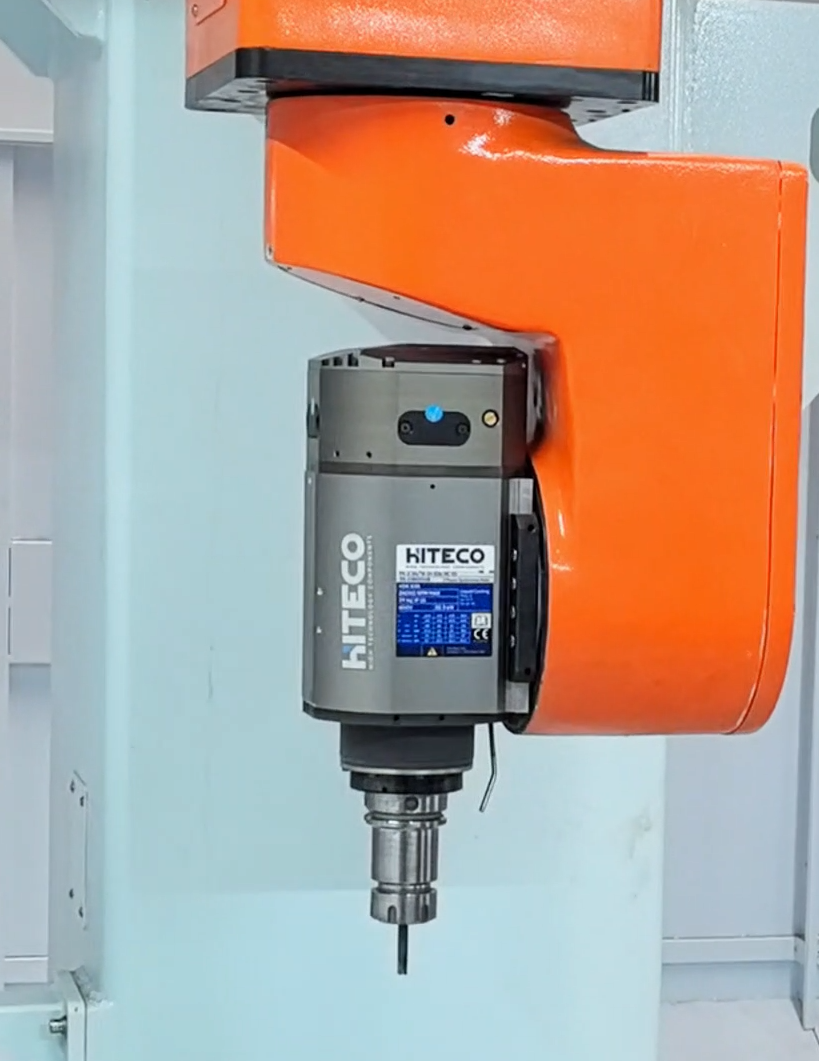

Opción de husillo
Ofrecemos opciones importadas de husillos de alta calidad de fabricantes de renombre como HSM, Hiteco y HSD de Alemania, Italia y Corea.
Sistema de control
Ofrecemos el sistema cnc de varillaje de 5 ejes Taiwan Syntec, que puede completar la producción y el procesamiento de toda la superficie compleja de la pieza de trabajo en un solo proceso.
También son viables otros sistemas CNC como Mitsubishi, Siemens y Fanuc, lo que garantiza la compatibilidad con una variedad de modelos de máquinas CNC compuestas de cinco ejes.
Certificación
Patentes
Equipo
¿Cómo operar máquinas CNC de 5 ejes?
Las máquinas CNC (control numérico por computadora) de 5 ejes son herramientas de fabricación avanzadas que proporcionan altos niveles de precisión y flexibilidad en la producción de piezas.
1- Diseño y programación CNC de 5 ejes
El proceso comienza con el diseño de la pieza mediante software CAD (Diseño Asistido por Computadora).
Luego, la pieza diseñada se programa utilizando el software CAM (fabricación asistida por computadora), que traduce el diseño en código de máquina que la máquina CNC puede entender.
2- CNC de 5 ejes Configuración de la máquina
La máquina CNC está configurada con las herramientas, accesorios y materiales necesarios.La pieza de trabajo se fija en su lugar, normalmente con una abrazadera o un tornillo de banco.
3 -Generación de ruta de herramienta de CNC de 5 ejes
El software CAM genera las trayectorias de la herramienta, que son los movimientos exactos que seguirá la herramienta de corte para eliminar material de la pieza de trabajo.
CNC de 4-5 ejes Cambio de herramienta
Dependiendo de la complejidad de la pieza, es posible que se requieran varias herramientas.La máquina CNC tiene un cambiador de herramientas que selecciona automáticamente la herramienta adecuada del almacén de herramientas cuando es necesario.
5- Proceso de mecanizado de CNC de 5 ejes
Una vez cargado el programa, la máquina CNC comienza el proceso de mecanizado.El sistema de control de la máquina lee el programa y controla con precisión el movimiento de los ejes de la máquina:
Tres Ejes Lineales: X, Y y Z, que mueven la pieza o la herramienta de corte en tres dimensiones.
Dos ejes giratorios: normalmente A y B o C, que permiten la rotación de la pieza de trabajo o la herramienta, lo que permite un mecanizado complejo en ángulo y curvado.
6 -Mecanizado simultáneo de 5 ejes
La característica clave de una máquina CNC de 5 ejes es la capacidad de realizar mecanizado simultáneo en 5 ejes.Esto significa que mientras la herramienta está cortando, la pieza de trabajo se puede girar en dos ejes, lo que permite mecanizar formas complejas en una sola configuración.
7-Refrigerante y Lubricación de CNC de 5 ejes
Durante el proceso de mecanizado, a menudo se utiliza refrigerante para enfriar la herramienta de corte y lubricar la pieza de trabajo, lo que ayuda a prolongar la vida útil de la herramienta y mejorar el acabado superficial de la pieza.
8- Monitoreo y Ajuste en Tiempo Real
El sistema de control de la máquina CNC monitorea continuamente el proceso de mecanizado y puede realizar ajustes en tiempo real para garantizar precisión y calidad.
9- Extracción e inspección de piezas
Una vez que se completa el mecanizado, la pieza se retira de la máquina y se inspecciona su precisión y calidad.Se podrá realizar cualquier posprocesamiento necesario, como desbarbado o tratamiento térmico.
10-Repetibilidad y Automatización
Una de las ventajas de las máquinas CNC es su repetibilidad.Una vez desarrollado un programa, se puede utilizar para producir piezas idénticas con alta precisión una y otra vez.Algunas máquinas también son capaces de automatizarse, lo que permite su funcionamiento sin supervisión.
Las máquinas CNC de 5 ejes son muy versátiles y se utilizan en una amplia gama de industrias para la producción de piezas complejas con requisitos de alta precisión.
Si necesita saber más sobre nuestra máquina, bienvenido a contactarme.
